  • FPG

FPG

类别:PLC

简介: 特点:高速・大容量・新功能、V3向着全新的领域进发。高速运算;大容量的程序存储器;独立的注释存储器;最大I/O点数;网络伺服系统;高速启动;最大3通道+通信单元。

全国咨询服务热线:0755-8376 0390 (10线)

立即采购在线咨询

  • 基本信息
  • 用途
  • 单元一览
  • 规格
  • 尺寸图
  • 软件

高速・大容量・新功能、V3向着全新的领域进发。




UL/C-UL 、CE 已取得。
UL : Recognition认证(仅限 FP0扩展单元)

  特点




High Performance
-----------------------------------------------------------------------------------------------------------

高速运算

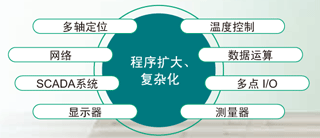

大容量的程序存储器

为充分适应通信、定位、模拟量控制等不断扩大的功能需求,建议使用备有32K部程序存储器FPΣ。即使将来进行设备改造,也因程序容量有充足余量而可放心使用。



独立的注释存储器

要在计算机管理程序时,常常难以确定哪个是最终的程序,从而将正在工作的设备内的PLC中所存储的程序作为最终程序。FPΣ中配备了独立的注视存储器,所以注释均可与程序一起存储至PLC内,因此便于对程序进行管理,便于维护。



最大I/O点数

中间为控制单元,左侧可扩展4台扩展单元,右侧可扩展3台。以此可达到最大I/O点数384点,实现超过小型PLC领域的控制功能。

Positioning

-----------------------------------------------------------------------------------------------------------

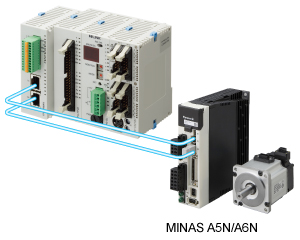

网络伺服系统

位置控制单元RTEX可对应松下电器产业制造的MINAS A4N/A5N/A6N“Real Time Express”构建高速、省配线的网络伺服系统。复杂的配线作业可大幅度减少,有助于实现多轴控制装置的迅速启动运行。(A5N对应Ver.1.30以后,A6N对应Ver.1.40以后)

※MINAS A4N不能和A5N/A6N混用。


高速启动

脉冲输出型位置控制单元可实现0.005ms高速启动,最适用于电子零部件的码垛等高速、反复进行短行程操作的应用程序。


Network

-----------------------------------------------------------------------------------------------------------

最大3通道+通信单元

通信插件(2通道型)与编程口配合使用,可通过控制单元搭载串行端口3通道。与品种丰富的通信单元组合使用,可构筑广泛的网络应用程序。

Modbus-RTU

对应全球通用的业界标准Modbus RTU的主/从站。在空调·温度控制等方面,发挥强大威力。

CC-Link

如果安装CC-Link单元,可与其他公司的PLC(三菱电机公司制造)等进行数据交换。

PLC连接

如果使用通信插件(RS485型),可在最多16台FPΣ之间方便地共享位数据/字数据。(与FP-X、FP0R、FP-X0、FP2可混合使用)

计算机链接

可简单地对应松下开放协议“MEWTOCOL”的设备之间进行无程序通信。显示器、图像处理装置、温控器、电力计等。


Analog control

-----------------------------------------------------------------------------------------------------------

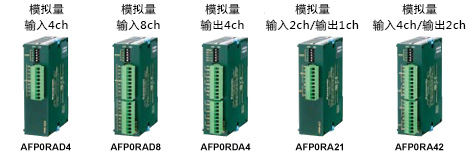

模拟量输入/输出(A/D转换、D/A转换)

FP0R和共通的模拟量单元一起使用的话,可实现高精度电压/电流的检测。可利用电压、电流检测以及脉冲开闭量、变频输出频率控制等宽幅。
▶ FP0R高功能单元



温度输入

如果希望轻松完成温度的测量,可使用热电偶输入单元。在离开测量点有一定距离的场合下或者是要求更高精度的场合下,可使用测温电阻RTD单元。与模拟量输出或者PWM输出配合使用,可简便地进行温度调控。





使用注意事项


12k型生产终止(2008年5月)开始、由32k型替代。

12k型使用的编程请使用32K型替换,使用前请进行确认。

单元组合使用的限制事项

FPΣ专用扩展单元

  • 1.使用FPΣ专用扩展I/O单元时、必须采用左侧扩展型控制单元。
    控制单元(订货产品号AFPG2543H、AFPG2543、AFPG2543HTM、AFPG2543TM)不可扩展。
  • 2.最多可使用4个单元。

FPΣ/FP0共享扩展I/O单元、智能单元

当与扩展I/O单元、智能单元相连时、在控制单元的右侧最大可扩展3个单元。

编程工具

  • 1.使用FPΣ控制单元需要使用FPWIN GR Ver.2或FPWIN Pro Ver.4。
    已持有FPWIN GR Ver.1的用户、请购买升级产品。
    但是、升级产品只限定于Ver.1.1以上的对象。
  • 2.使用FPΣ控制单元可左扩展型需使用FPWIN GR Ver.2.1或FPWIN Pro Ver.4.1。
  • 3.FPΣ系列、手持FP编程器II不可使用。

FP0电源单元

FPΣ控制单元可单个使用。


单元消耗电流一览
-----------------------------------------------------------------------------------------------------------

单元的种类 控制
单元部分
消耗电流
扩展单元部分
消耗电流
输入电路
消耗电流
输出电路
消耗电流
是指控制单元的电源连接器所消耗的电流。如果扩展了扩展单元、智能单元会增加下列的电流值。 是指扩展单元的电源连接器所消耗的电流。无记载的单元没有电源连接器。 是指各单元的输入电路部分所消耗的电流。此值表示、流入输入电路的电流值。 是指各单元的输出电路部分所消耗的电流。此值表示、流入输入电路的电流值。此值内不包含负载电流值。
FPΣ
控制
单元
FPG-C32
FPG-C28
90mA以下 77.2mA以下 70mA以下
FPG-C24 160mA以下 77.2mA以下 なし
FPΣ
扩展单元
FPG-XY64D2T
FPG-XY64D2P
35mA以下 112mA以下 15mA以下
FPΣ
智能
单元
FPG-PP11
FPG-PP12
50mA以下 20mA以下
FPG-PP21
FPG-PP22
70mA以下 35mA以下
FPG-EM1 35mA以下
FPG-CCLS 40mA以下 40mA以下
FPG-SL 40mA以下
FP0
扩展单元
FP0-E8X 10mA以下 34.4mA以下
FP0-E8R 15mA以下 50mA以下 17.2mA以下
FP0-E8YR 10mA以下 100mA以下
FP0-E8YT/P 15mA以下 24mA以下
FP0-E16X 20mA以下 68.8mA以下
FP0-E16R 20mA以下 100mA以下 34.4mA以下
FP0-E16T/P 25mA以下 34.4mA以下 24mA以下
FP0-E16YT/P 25mA以下 48mA以下
FP0-E32T/P 40mA以下 68.8mA以下 48mA以下
FP0
智能
单元
FP0-A21 20mA以下 100mA以下
FP0-A80 20mA以下 60mA以下
FP0-A04V 20mA以下 100mA以下
FP0-A04I 20mA以下 130mA以下
FP0-TC4
FP0-TC8
25mA以下
FP0-IOL 30mA以下 40mA以下
FP0-CCLS 40mA以下 40mA以下
通信
插件
FPG-COM1
FPG-COM2
20mA以下
FPG-COM3
FPG-COM4
25mA以下


本页面暂无相关资料,感谢您对华伟业的关注!

 单元一览


FPΣ 控制单元
-----------------------------------------------------------------------------------------------------------



品名 规格 订货产品号
FPΣ C32
控制
单元
DC输入16点
NPN晶体管
输出16点
扩展时控制
I/O点数:最大128点
V3
32K型
AFPG2543H
FPΣ C32
控制
单元
左侧扩展型
DC输入16点
NPN晶体管
输出16点
扩展时控制
I/O点数:最大384点
直线插补、
内置圆弧插补功能
V3
32K型
AFPG2643H
FPΣ C24
控制
单元
左侧扩展型
DC输入16点
继电器输出8点
扩展时控制
I/O点数:最大376点
(Tr. 输出)
V3
32K型
AFPG2423H
FPΣ C28
控制
单元
(PNP)
左侧扩展型
DC输入16点
PNP晶体管
输出12点
扩展时控制
I/O点数:最大380点
内置直线插补、
圆弧插补功能
V3
32K型
AFPG2653H
FPΣ C32
控制
单元
带热敏电阻输入
DC输入16点
NPN晶体管
输出16点
扩展时控制
I/O点数:最大384点
V3
32K型
AFPG2543HTM
FPΣ C32
控制
单元
左侧扩展型
带热敏电阻输入
DC输入16点
NPN晶体管
输出16点
扩展时控制
I/O点数:最大384点
内置直线插补、
圆弧插补功能
V3
32K型
AFPG2643HTM
FPΣ C24
控制
单元
左侧扩展型
带热敏电阻输入
DC输入16点
继电器输出8点
扩展时控制
I/O点数:最大376点
(Tr. 输出)
V3
32K型
AFPG2423HTM
FPΣ C28
控制
单元
(PNP)
左侧扩展型
带热敏电阻输入
DC输入16点
PNP晶体管
输出12点
扩展时控制
I/O点数:最大380点
内置直线插补、
圆弧插补功能
V3
32K型
AFPG2653HTM
带热敏电阻输入功能,可以使用电阻值为200Ω~75kΩ的热敏电阻。


FPΣ 通信插件
-----------------------------------------------------------------------------------------------------------

品名 规格 订货产品号
FPΣ
通信
插件
RS232C×1ch
安装在控制单元上的插件。
可与RS232C装置进行通信。
AFPG801
FPΣ
通信
插件
RS232C×2ch
安装在控制单元上的插件。
可与RS232C装置进行通信。
AFPG802
FPΣ
通信
插件
RS485×1ch
安装在控制单元上的插件。
用于FPΣ-FPΣ间的PLC链接或与RS485设备进行通信。
AFPG803
FPΣ
通信
插件
RS232C×1ch+RS485×1ch
安装在控制单元上的插件。
可与RS232C装置・RS485装置进行通信。
AFPG806


FPΣ 扩展单元/智能单元
-----------------------------------------------------------------------------------------------------------







品名 规格 订货产品号
FPΣ
扩展I/O单元
64点
DC输入32点 NPN晶体管输出32点
FPΣ控制单元左侧扩展
最多可达到4单元。
AFPG3467 ※
FPΣ
位置控制单元

1轴晶体管 速度指令:1pps~500kpps AFPG430
1轴线驱动 速度指令:1pps~4Mpps AFPG432
2轴晶体管 速度指令:1pps~500kpps AFPG431
2轴线驱动 速度指令:1pps~4Mpps AFPG433
FPΣ
位置控制单元 RTEX
2轴型 速度指令:1pps~32Mpps AFPG43610
4轴型 AFPG43620
8轴型 AFPG43630
专用工具软件 Configurator PM(日语) AFPS66110
专用工具软件 Configurator PM(英语) AFPS66510
FPΣ
CC-Link
从站单元
与CC-Link连接的单元 AFPG7943
FPΣ
S-LINK单元
S-LINK输入输出功能和连接单元 AFPG780
关于PNP输出型,下订单时请将订货产品号倒数第三位[4]改成[5]。

■也可使用FP0R扩展单元及FP0智能单元
※最多可扩展3台。
    FP0R扩展单元
    FP0智能单元


其他关联商品
-----------------------------------------------------------------------------------------------------------

品名 规格 订货产品号
电机驱动器
I/F终端 II 1轴
连接MINAS系列与FPΣ位置控制单元、FP2位置控制
单元(多功能型)的I/F终端
AFP8503
电机驱动器
I/F终端 II 2轴
AFP8504
位置控制
连接电缆 0.5m
FPΣ位置控制单元、FP2位置控制单元(多功能型)与电机驱动器I/F终端II的连接电缆 AFP85100
位置控制
连接电缆 1m
AFP85101


生产终止(预定)品
-----------------------------------------------------------------------------------------------------------

以下商品为生产终止(预定)品。

生产终止品 推荐替代品
商品名 订货产品号 终止日期   订货产品号 系列名称 备注
FP内存装载器  AFP8670
2019年9月30日
- - 非常抱歉无推荐替代品。

FP内存装载器  AFP8671
2019年9月30日
- - 非常抱歉无推荐替代品。

生产终止品 代替推荐品
订货产品号/型号 终止时间   订货产品号/型号 商品名 备注
订货产品号: AFPG780
型号: FPG-SL
2017年9月29日
订货产品号:-
型号:-
- 非常抱歉,没有代替推荐品。


已停产的产品
-----------------------------------------------------------------------------------------------------------

以下产品为已停产的产品。

生产终止品 推荐替代品
商品名 订货产品号 型号 终止日期   订货产品号 系列名称 备注
FPΣ C32控制单元SFL型 AFPG2643HSF AFPG2643HSF 2013年3月29日
- - 非常抱歉无推荐替代品。
FPΣ C24控制单元SFL型 AFPG2423HSF AFPG2423HSF 2013年3月29日
- - 非常抱歉无推荐替代品。
FP0R/FPΣ用电源单元 AFP0634 FP0-PSA4 2014年9月30日
- - 非常抱歉无推荐替代品。
生产终止品 推荐替代品
产品名称 订货产品号/型号 终止日期   订货产品号/型号 产品名称 备注
FPΣ扩展数据储存单元 订货产品号:
AFPG201
型号:
FPG-EM1
2016年9月30日
订货产品号:-
型号:-
- 非常抱歉无推荐替代品。
生产终止品 推荐替代品
产品名称 订货产品号/型号 终止日期   订货产品号/型号 产品名称 备注
MINAS AIII 系列 专用电缆 订货产品号:
AFP85131
型号:
AFP85131
2016年9月30日
订货产品号:-
型号:-
- 非常抱歉无推荐替代品。
MINAS AIII 系列 专用电缆 订货产品号:
AFP85132
型号:
AFP85132
2016年9月30日
订货产品号:-
型号:-
- 非常抱歉无推荐替代品。
MINAS S系列/E系列 专用电缆 订货产品号:
AFP85141
型号:
AFP85141
2016年9月30日
订货产品号:-
型号:-
- 非常抱歉无推荐替代品。
MINAS S系列/E系列 专用电缆 订货产品号:
AFP85142
型号:
AFP85142
2016年9月30日
订货产品号:-
型号:-
- 非常抱歉无推荐替代品。


 规格

项目 规格
电源・输入/输出 电源 24V DC
输入 24V DC ±common
输出 C32 晶体管输出(NPN):0.3A 5-24V DC、0.1A 5-24V DC
C28 晶体管输出(PNP):0.5A 24V DC、0.3A 24V DC
C24 继电器输出:2A 250V AC、2A 30V DC
性能 控制
I/O点数
C32 32点
C28 28点
C24 24点
扩展时
I/O点数
C32 最大128点(C32T)、384点(C32T2)
C28 最大380点
C24 最大376点
演算处理速度 基本命令:0.4μs~/步(12k型:停止接受订单产品)、
0.32μs/步(32k型)
程序容量 内置Flash-ROM(无需备份电池)
程序容量 12k步(12k型:停止接受订单产品)、32k步(32k型)
命令 基本 93种
应用 C32 216种(C32T)
218种(C32T2)
C28 218种
C24 216种
演算用
内容
内部继电器 1568点(12k型:停止接受订单产品)、4096点(32k型)
定时器/
计数器
1024点
数据寄存器 32765字
特殊功能 脉冲捕捉输入 8点
中断输入 8点
模拟输入/输出 FP0模拟单元使用時:
输入 最大24通道、输出 最大12通道
可调电位输入 2点
高速计数器 単相:
 1ch使用时 x 最大50kHz
 2ch使用时 x 最大30kHz
 3~4ch使用时x 最大20kHz
2相;
 1ch使用时 x 最大20kHz
 2ch使用时 x 最大15kHz
脉冲输出 1ch使用时 x 最大100kHz
2ch使用时 x 最大60kHz
对应数据通信 RS232C、RS485
对应数据链接 PLC间链接、计算机链接、CC-Link、Modem、Modbus、S-Link
其他功能 运行中更新、持续扫描、8位密码、浮点数运算、简单温控指令、、日历定时器(电池使用时)


 尺寸图

  单位mm
▶ 1. FPΣ 控制单元
▶ 2. FPΣ 通信查见
▶ 3. FPΣ 扩展单元/智能单元

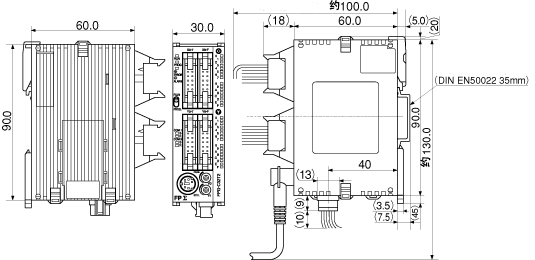

1.FPΣ 控制单元
-----------------------------------------------------------------------------------------------------------

C32/C28 控制单元
AFPG2543H / AFPG26**H



2.

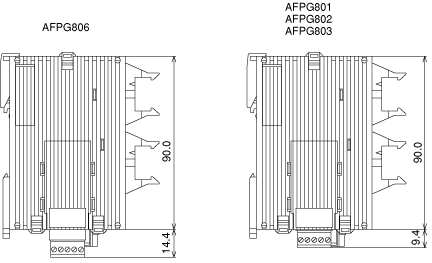

FPΣ 通信插件
-----------------------------------------------------------------------------------------------------------

FPΣ 通信插件
AFPG80*




3.

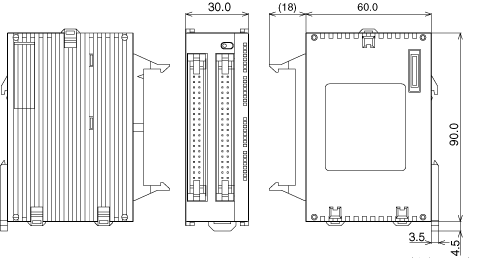

FPΣ 扩展单元/智能单元
-----------------------------------------------------------------------------------------------------------

FPΣ 扩展单元/智能单元
AFPG3*67
