PLC
  • FPX

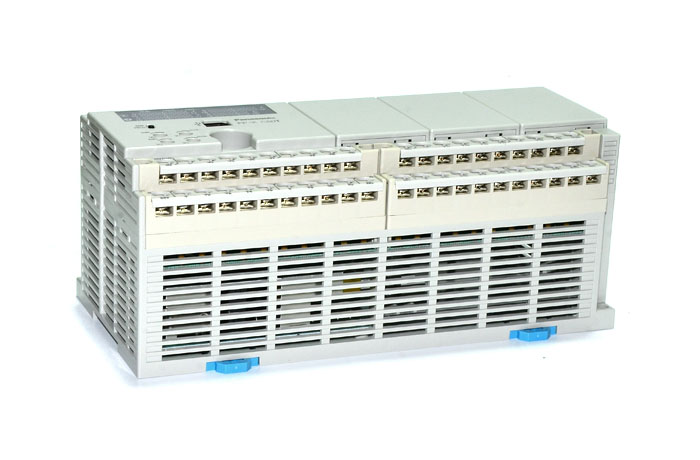

  • FPX-1.JPG

FPX

类别：PLC

简介： 特点：基本性能高，功能丰富。阵容强大，用途广泛；高速运算；大容量的程序存储器；独立的注释存储器；最大I/O点数；控制单元20种；扩展单元11种；组合(I/O点数)97种；扩展插件16种※3；配备有继电器和晶体管输出的混合、低成本的小型PLC FP-X C40RT0A；内置了4轴脉冲输出功能(晶体管输出型)。

全国咨询服务热线:0755-8376 0390 (10线)

立即采购在线咨询

  • 基本信息
  • 用途
  • 单元一览
  • 规格
  • 尺寸图
  • 软件

基本性能高，功能丰富。阵容强大，用途广泛。






UL/C-UL 、CE 已取得。

 特点



High Performance
-----------------------------------------------------------------------------------------------------------

高速运算

通过配备32位RISC处理器，实现了小型PLC的超高速运算处理。5000步 ※1的扫描时间不足2ms。高速PLC是设备高性能化中所不可或缺。

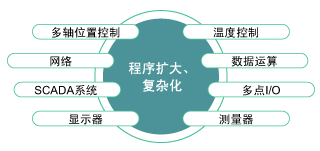

大容量的程序存储器

为充分适应通信、位置控制、模拟量控制等不断扩大的功能需求，建议适用32K步 ※2程序存储器的FP-X。即使将来进行设备改造，也因程序容量有充足余量而可放心适用。



独立的注释存储器

要在计算机上管理程序时，常常难以确定哪个是最终的程序，从而将正在工作的设备内的PLC中所存储的程序作为最终程序。FP-X中配备了独立的注释存储器，所有注释均可与程序一起存储至PLC内，因此便于对程序进行管理，便于维护。



最大I/O点数

1台控制单元上最多可连接8台扩展单元。为此最大I/O点数可达300点。此外，如果使用扩展插件和扩展FP0适配器，最多可达382点。

※1 基本指令40％、数据传输、运算指令60％
※2 C14为16K步

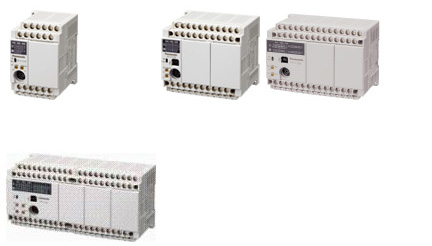

Line Up

-----------------------------------------------------------------------------------------------------------

控制单元 20种

(14点、30点、60点)×(Ry、NPN、PNP)×(AC、DC)
(40点)×(Ry、NPN)×(AC)


扩展单元 11种

(16点)×(Ry、NPN) (30)点×(Ry、NPN)×(AC、DC) E16X 输入专用单元 E14YR 输出专用单元




Ry输出
NPN输出
PNP输出
AC DC AC DC AC DC
控制单元 14点
●
●
●
●
●
●
30点
●
●
●
●
●
●
40点
●
×
●
×
×
×
60点
●
●
●
●
●
●
扩展单元 14点

●

(无电源部)

-
-
-
-
16点

●

(无电源部)

●

(无电源部)

●

(无电源部)

30点
●
●
●
●
●
●

组合(I/O点数)97种

14点～300点

扩展插件 16种 ※3

输入/输出、脉冲I/O、模拟I/O、通信(RS485、RS232C、Ethernet)、外部存储器

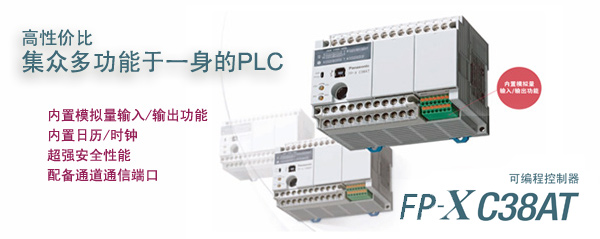

集众多功能于一身的PLC FP-X C38AT

输入/输出、脉冲I/O、模拟I/O、通信(RS485、RS232C、Ethernet)、外部存储器

内置模拟量输入/输出功能。
内置日历/时钟。
超强安全性能。
配备通道通信端口。


配备有继电器和晶体管输出的混合、低成本的小型PLC FP-X C40RT0A。

高速计数器 6ch
超高速扫描速度80ns/步
丰富的I/O点数扩展时最大196点
多功能模拟量输入2ch 可实现丰富多彩的模拟量输入(电位输入、热敏输入、电压输入)。

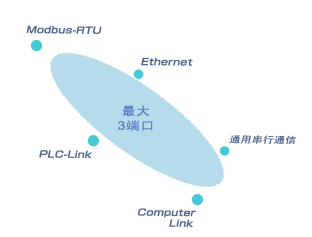

Network

-----------------------------------------------------------------------------------------------------------

最大3通道

通信插件(2通道型)和编程口合计为3通道。与丰富的通信功能组合后，可用于各种用途

Ethernet

使用通信插件(Ethernet)，通过LAN轻松收集检查数据、生产数据、出错信息。

Modbus-RTU

可简单地与对应全球通用的业界标准Modbus-RTU(二进制)的设备之间进行无程序通信。温控器及变频器等。

PLC链接

如果使用通信插件(RS485型)，可在最多16台FP-X之间方便地共享位数据/字数据

计算机链接

可简单地与对应松下开放协议“MEWTOCOL”的设备之间进行无程序通信。显示器、图像检测装置、温控器、电力计等

通用串行通讯

根据对方设备的通信协议生成/发送相应的指令。此外，还可接收流动数据，与测量仪器、条形码读取器、RF-ID等连接。

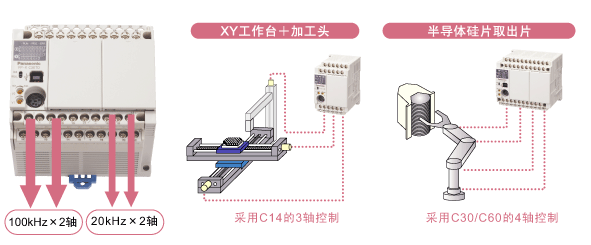

Positioning

-----------------------------------------------------------------------------------------------------------

内置了4轴脉冲输出功能(晶体管输出型)

晶体管输出型产品将在C14中为3轴、在C30/C60中为4轴的脉冲输出功能内置于控制单元本体中。以往PLC中必须使用高级机种或位控专用单元，或使用2台以上多轴控制设备，但FP-X晶体管输出型产品基本上只使用1台单元设备，既可节省空间、又能降低成本。此外与继电器输出型产品相比，由于不再使用脉冲输出扩展插件，可以更多地使用通信及模拟量输入等其他功能，使用范围更大。



本页面暂无相关资料，感谢您对华伟业的关注！

 单元一览


FP-X 控制单元
-----------------------------------------------------------------------------------------------------------








继电器输出

品名 电源 规格 订货产品号
I/O点数 程序容量 可调电位器
输入 		USB端口
FP-X C14R
控制单元 		100～240V AC 24V DC输入8点、
2A继电器输出6点 		16k 2点 － AFPX-C14R
FP-X C14RD
控制单元 		24V DC 24V DC输入8点、
2A继电器输出6点 		16k 2点 － AFPX-C14RD
FP-X C30R
控制单元 		100～240V AC 24V DC输入16点、
2A继电器输出14点 		32k 2点 ○ AFPX-C30R
FP-X C30RD
控制单元 		24V DC 24V DC输入16点、
2A继电器输出14点 		32k 2点 ○ AFPX-C30RD
FP-X C60R
控制单元 		100～240V AC 24V DC输入32点、
2A继电器输出28点 		32k 4点 ○ AFPX-C60R
FP-X C60RD
控制单元 		24V DC 24V DC输入32点、
2A继电器输出28点 		32k 4点 ○ AFPX-C60RD

晶体管输出

品名 电源 规格 订货产品号
I/O点数 程序容量 可调电位
输入 		USB端口
FP-X C14T
控制单元 		100～240V AC 24V DC输入8点、
0.5A／5～24V DC 晶体管输出6点(NPN) 		16k 2点 － AFPX-C14T
FP-X C14TD
控制单元 		24V DC 24V DC输入8点、
0.5A／5～24V DC 晶体管输出6点 (NPN) 		16k 2点 － AFPX-C14TD
FP-X C14P
控制单元 		100～240V AC 24V DC入力8点、
0.5A／24V DC 晶体管输出6点(PNP) 		16k 2点 － AFPX-C14P
FP-X C14PD
控制单元 		24V DC 24V DC入力8点、
0.5A／24V DC 晶体管输出6点(PNP) 		16k 2点 － AFPX-C14PD
FP-X C30T
控制单元 		100～240V AC 24V DC输入16点、
0.5A／5～24V DC 晶体管输出14点(NPN) 		32k 2点 ○ AFPX-C30T
FP-X C30TD
控制单元 		24V DC 24V DC输入16点、
0.5A／5～24V DC 晶体管输出14点(NPN) 		32k 2点 ○ AFPX-C30TD
FP-X C30P
控制单元 		100～240V AC 24V DC入力16点、
0.5A／24V DC 晶体管输出14点(PNP) 		32k 2点 ○ AFPX-C30P
FP-X C30PD
控制单元 		24V DC 24V DC入力16点、
0.5A／24V DC 晶体管输出14点(PNP) 		32k 2点 ○ AFPX-C30PD
FP-X C38AT
控制单元 		100～240V AC 24V AC输入24点、
0.5A／5～24V DC 晶体管输出14点 		32k 2点 ○ AFPX-C38AT
FP-X C60T
控制单元 		100～240V AC 24V DC输入32点、
0.5A／5～24V DC 晶体管输出28点(NPN) 		32k 4点 ○ AFPX-C60T
FP-X C60TD
控制单元 		24V DC 24V DC输入32点、
0.5A／5～24V DC 晶体管输出28点(NPN) 		32k 4点 ○ AFPX-C60TD
FP-X C60P
控制单元 		100～240V AC 24V DC入力32点、
0.5A／24V DC 晶体管输出28点(PNP) 		32k 4点 ○ AFPX-C60P
FP-X C60PD
控制单元 		24V DC 24V DC入力32点、
0.5A／24V DC 晶体管输出28点(PNP) 		32k 4点 ○ AFPX-C60PD
※ 所有单元24V DC输入为双方向输入。


低成本混合型

品名 电源 规格 订货产品号
I/O点数 程序容量 可调电位
输入 		USB端口
FP-X C40RT0A
控制单元 		100～240V AC 40点 DC输入24点
Ry输出12点、Tr输出4点 		2.5K － － AFPX-C40RT0A



FP-X扩展单元
-----------------------------------------------------------------------------------------------------------



输入单元／输出单元

品名 电源 规格 订货产品号
FP-X E16X
扩展输入专用单元 		-
(从左侧单元电源供应) 		24V DC输入 16点　　※1 AFPX-E16X
FP-X E14YR
扩展输出专用单元 		-
(从左侧单元电源供应) 		2A继电器输出14点　　※1 AFPX-E14YR

入输出单元(继电器输出)

品名 电源 规格 订货产品号
FP-X E16R
扩展I/O单元 		-
(从左侧单元电源供应) 		24V DC输入8点、2A继电器输出8点　　※1 AFPX-E16R
FP-X E30R
扩展I/O单元 		100～240V AC 24V DC输入16点、2A继电器输出14点　　※2 AFPX-E30R
FP-X E30RD
扩展I/O单元 		24V DC 24V DC输入16点、2A继电器输出14点　　※2 AFPX-E30RD

输入输出单元(晶体管输出)

品名 电源 规格 订货产品号
FP-X E16T
扩展I/O单元 		-
(从左侧单元电源供应) 		24V DC输入8点、0.5A／5～24V DC晶体管输出8点(NPN)　　※1 AFPX-E16T
FP-X E16P
扩展I/O单元 		-
(从左侧单元电源供应) 		24V DC输入8点、0.5A／24V DC晶体管输出8点(PNP)　　※1 AFPX-E16P
FP-X E30TD
扩展I/O单元 		24V DC 24V DC输入16点、0.5A／5～24V DC晶体管输出14点(NPN)　　※2 AFPX-E30TD
FP-X E30T
扩展I/O单元 		100～240V AC 24V DC输入16点、0.5A／5～24V DC晶体管输出14点(NPN)　　※2 AFPX-E30T
FP-X E30PD
扩展I/O单元 		24V DC 24V DC输入16点、0.5A／24V DC晶体管输出14点(PNP)　　※2 AFPX-E30PD
FP-X E30P
扩展I/O单元 		100～240V AC 24V DC输入16点、0.5A／24V DC晶体管输出14点(PNP)　　※2 AFPX-E30P

扩展FP0适配器

品名 电源 规格 订货产品号
扩展FP0
适配器 		24VDC 接入适配器后，最后可将3台FP0R扩展单元连接到FP-X上。附带8cm扩展电缆、电源电缆。 AFPX-EFP0
※ 所有单元24V DC输入为双方向输入。
※1 因无内置电源回路、不可以连接2台。 附带8cm扩展电缆。
※2 含有E16、EFP0。最大可扩展至8台。附带8cm扩展电缆。
※3 最大扩展3台。需要扩展FP0适配器。


FP-X 扩展插件 ※
-----------------------------------------------------------------------------------------------------------



功能插件

品名 规格 订货产品号
FP-X 输入/输出插件 输入4点、 24V DC、双方向(漏／源)
输出3点、NPN晶体管 0.3A／24V DC 		AFPX-IN4T3
FP-X 输入插件 输入8点、 24V DC、双方向(漏／源) AFPX-IN8
FP-X 输出插件 输出8点、NPN晶体管 0.3A／24V DC AFPX-TR8
输出6点、PNP晶体管 0.5A／24V DC AFPX-TR6P
FP-X 脉冲输出插件单元 高速计数器：单相2ch各80kHz 或 2相1ch 30kHz　脉冲输出：1轴 100kHz／ch (安装2台时，有规格限制)
控制单元(晶体管输出型)不可使用。 		AFPX-PLS
FP-X 模拟量输入插件 模拟量输入2点、0-10V or 0-20mA、12位、2ms／2ch(非绝缘) AFPX-AD2
FP-X 模拟量输出插件 模拟量输出2点、0-10V or 0-20mA、12为、2ms／2ch(绝缘) AFPX-DA2
FP-X 模拟量I/O插件 模拟量输入2点、0-5V、0-10V or 0-20mA、12位、2ms／2ch　模拟量输出1点、0-10V or 0-20mA、12位、1ms／1ch(绝缘) AFPX-A21
FP-X 热电偶插件 热电偶输入2点、 K／J、分辨率0.2℃、200ms/2ch(通道间绝缘) AFPX-TC2
FP-X 测温电阻插件 测温电阻2点、 Pt100、分辨率0.1℃、200ms(通道间绝缘) AFPX-RTD2
FP-X
实时
带时钟
主存储器 		主存储器：可同时保存全程序步、全部注释。FPWIN-Pro源文件可保存
日历时钟：年、月、日、時、分、秒、星期 (需要电池选件) 		AFPX-MRTC

通信插件

品名 规格 订货产品号
FP-X COM1
通信插件 		RS232C/1ch RS,CS控制有信号(非绝缘) AFPX-COM1
FP-X COM2
通信插件 		RS232C/2ch(非绝缘) AFPX-COM2
FP-X COM3
通信插件 		RS485或RS422切换型/1ch(绝缘) AFPX-COM3
FP-X COM4
通信插件 		RS232C/1ch(非绝缘)＋RS485/1ch(绝缘) AFPX-COM4
FP-X COM5
通信插件 		Ethernet/1ch(100BASE-TX, 10BASE-T)+RS232C/1ch(非绝缘) AFPX-COM5
FP-X COM6
通信插件 		RS485/2ch(绝缘) AFPX-COM6
※ ‘FP-X 扩展插件使用的限制’请务必仔细阅读。


FP-X 可选件、维修部件
-----------------------------------------------------------------------------------------------------------

品名 规格 订货产品号
FP-X 备份电池 对运算内存、日历时钟进行备份的电池。 AFPX-BATT
FP-X
扩展电缆 		扩展单元连接用电缆　8cm AFPX-EC08
扩展单元连接用电缆　30cm AFPX-EC30
扩展单元连接用电缆　80cm AFPX-EC80
FP-X 端子台 C30、C60、E30用端子台　21引脚、带盖(无印字)、4个装 AFPX-TAN1


生产终止(预定)品
-----------------------------------------------------------------------------------------------------------

以下产品为生产终止品。

※ 关于替代推荐商品、我们不保证其规格与生产终止品完全相同。请在实际使用时、参照样本对其详细规格进行再次确认。

生产终止品 代替推荐品
订货产品号/型号 终止时间   订货产品号/型号 商品名 备注
订货产品号： AFPX-C40R
型号： AFPX-C40R 		2017年3月31日
订货产品号：AFPXHC40R
型号：AFPXHC40R 		可编程控制器 -
订货产品号： AFPX-C40T
型号： AFPX-C40T 		2017年3月31日
订货产品号：AFPXHC40T
型号：AFPXHC40T
 可编程控制器 -


 规格


共通
-----------------------------------------------------------------------------------------------------------

项目 规格
继电器输出型 晶体管输出型
电源・入输出 电源 100-240V AC(AC电源型)、24V DC(DC电源型)
输入 24V DC ±通用
输出 2A 250V AC、2A 30V DC 0.5A 24V DC
冲击电流
(AC电源) 		0.15A(C14) /0.4A(C30/C60)
性能 控制
I/O点数 		C14 输入8点、输出6点
C30 输入16点、输出14点
C38 输入24点、输出14点
C40 输入24点、输出16点
C60 输入32点、输出28点
扩展I/O单元时
I/O点数 		C14 最大328点　(FP0扩展和包含扩展I/O插件)
C30 最大352点　(FP0扩展和包含扩展I/O插件)
C38 最大360点　(FP0扩展和包含扩展I/O插件)
C40 最大362点　(FP0扩展和包含扩展I/O插件)
C60 最大382点　(FP0扩展和包含扩展I/O插件)
演算处理速度 基本指令： 0.32μs/步
程序容量 内置Flash-ROM(无需备份电池)
程序容量 16k步(C14)、32k步(C30/C60)
指令 基本 111种
高级 216种
演算用
内存 		内部继电器(R) 4096点
定时器・计数器(T/C) 合计1024点：定时器可以在(1ms，10ms，100 ms 1s单位)
×32767范围内计时
计数器可以在 1～32767 范围内计数
数据寄存器(DT) 12285字(C14)、32765字(C30/C60)
特殊功能 脉冲捕捉输入 14点(含高速计数器) 8点(含高速计数器)
中断输入 14点(含高速计数器) 8点(含高速计数器)
模拟量输入/输出 追加FP0模拟输出时：　
输入　最大24通道，输出　最大12通道
追加功能扩展插件 输入　最大4通道
可调电位器输入 2点(0～1000)(C14，C30) 4点(0～1000)(C60)
高速
计数器 		本体输入 单相：8ch x 最大10kHz
2相：4ch x 最大5kHz 		单相8ch(高速4ch、中速4ch)或2相4ch(高速2ch、中速2ch)
高速单相：
　1ch使用时x 最大100kHz
　2ch使用时x 最大80kHz
　3ch使用时x 最大60kHz
　4ch使用时x 最大50kHz
高速2相：
　1ch使用时x 最大35kHz
　2ch使用时x 最大25kHz
中速单相：
　4ch使用时x 最大各10kHz
中速2相：
　2ch使用时x 最大各5kHz
脉冲
输入/输出
插件
可安装 		单相：
　2ch使用时x 最大80kHz
　4ch使用时x 最大50kHz
2相：
　1ch使用时x 最大30kHz
　2ch使用时x 最大25kHz 		不可安装
脉冲输出 本体输出 - 脉冲输出
高速 2ch使用时x 最大各100kHz
直线插补合成速度100kHz
中速 2ch使用时x 最大各20kHz
直线插补合成速度20kHz

脉冲输入/输出
插件
可安装 		1ch使用时x 100kHz、2ch使用时x 80kHz 不可安装
对应数据通信 RS232C、RS485、USB、Ethernet
对应数据链接 PLC间链接、计算机链接、Modem、Modbus-RTU
其他功能 运行中更新、持续扫描、8位密码、程序上传禁止、浮点数运算、简单温控指令、 日历定时器(电池使用时)、MEWTOCOL主站


混合型（FP-X C40RT0A）
-----------------------------------------------------------------------------------------------------------

项目 规格
控制I/O点数 控制单元 40点 DC输入24点、Ry输出12点、Tr输出4点
使用E16扩展I/O单元时 最大56点
使用E30扩展I/O单元时 最大130点(最多可扩展3个单元)
使用FP0扩展单元时 最大196点(最多可扩展3个单元)
编程方式/控制方式 继电器符号/循环运算方式
程序存储器 内置Flash-ROM(无需备份电池)
程序容量 2500步
指令数 基本指令 约110种
高级指令 约210种
运算处理速度 基本指令0.08μs/步
I/O刷新+基本时间 基本时间 0.2ms以下

使用E16时: 0.34ms×单元数
使用E30时: 0.67ms×单元数
使用扩展FP0适配器时:
1.4ms+FP0扩展单元刷新时间
运算用存储器 继电器 外部输入(X)※1 960点(X0～X59F)
外部输出(Y)※1 960点(Y0～Y59F)
内部继电器(R) 1008点(R0～R62F)
特殊内部继电器(R) 320点
定时器/计数器(T/C) 256点※2(初始设定时 定时器250点: T0～T249、
计数器6点: C250～C255)
定时器可以在(1ms、10ms、100ms、1s)
×32767范围内计时计数器可以在1～32767范围内计数
链接继电器(L) 无
存储区域 数据寄存器(DT) 2500字(DT0～DT2499)
特殊数据寄存器(DT) 420字
链接数据寄存器(LD) 无
文件寄存器(FL) 无
索引寄存器( I ) 14字(I0～ID)
微分点数 程序容量部分
主控继电器点数(MCR) 32点
标号数(JP+LOOP) 100点
子程序数 128个子程序
步梯级数 100级
中断程序数 输入8程序、定时1程序
采样跟踪 无
注释保存 可保存所有注释,包括I/O注释、备注、块注释
(无需备份电池,328k字节)
PLC间链接功能 无
固定时间扫描 0.5单位: 0.5ms～600ms
密码 可以(可选择4位或8位)
禁止程序上载 可以
自诊断功能 看门狗定时器、程序语法的检查等
RUN中改写程序 可以(同时改写容量128步)
但是，不可在注释的RUN中改写
RUN中下载 可以
高速计数器※2 主体输入 单相6ch(最大10kHz)或2相3ch(最大5kHz)
脉冲输出/PWM输出 主体输出 脉冲输出: 2ch(最大10kHz)
PWM输出: 2ch(最大4.8kHz)
※CH0的偏差计数可使用清零输出(Y3)
脉冲捕捉输入/中断输入 8点(包含高速计数器、中断输入)
定时中断 定时中断0.5ms单位: 0.5ms～1.5s 10ms单位: 10ms～30s
模拟量输入
2CH 分辨率10位(每ch中各输入可分别使用)
可调电位器输入 推荐可调电位器电阻5KΩ
分辨率10位(K0～K1000)精度±1.0%F.S.+外部电阻精度
热敏电阻输入 可输入热敏电阻(外部热敏电阻最小电阻值+外部电阻>2KΩ)
分辨率10位(K0～K1023): 精度±1.0%F.S.+外部热敏电阻精度
电压输入 绝对最大输入电压10V: 分辨率10位(K0～K1023)
精度: ±2.5%F.S.(F.S.=10V)
日历/时钟 无
Flash-ROM备份 根据F12、P13指令进行的保持 数据寄存器(2500字)
切断电源时的自动备份 计数器6点(C250～C255)内部继电器5点(WR58～WR62)
数据寄存器300字(DT2200～DT2499)
备份电池 无
输入用服务器电源(输出) 额定输出电压 24V DC
电压变动范围 21.6～26.4V DC
额定输出电流 0.4A

※1 实际可使用的点数，由硬件的组合决定。
※2 额定输入电压24V DC、25℃下的规格。频率会因电压、温度、使用条件而降低。
电池寿命为完全不通电情况下的值。实际使用值有可能会因使用条件差异而缩短。

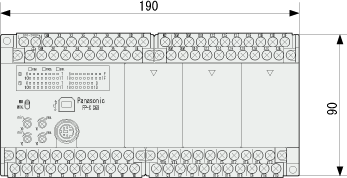

 尺寸图

 单位mm
FP-X 控制单元
FP-X 扩展单元
FP-X 扩展插件

FP-X 　控制单元
-----------------------------------------------------------------------------------------------------------

AFPX-C14**



AFPX-C30**



AFPX-C38**



AFPX-C40**



AFPX-C60**



FP-X 扩展单元
-----------------------------------------------------------------------------------------------------------

AFPX-E16X, E14YR, E16T, E16R

(请参照AFPX-C14**控制单元。)

AFPX-E30**

(请参照AFPX-C30**控制单元。)

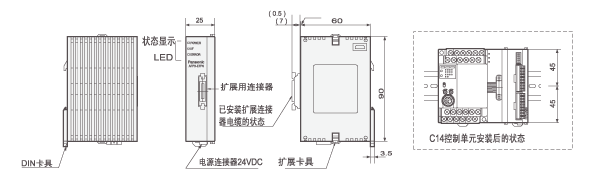

AFPX-EFP0



FP-X 扩展插件 ※
-----------------------------------------------------------------------------------------------------------

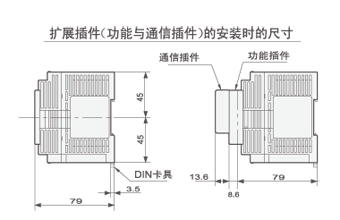

FP-X 　扩展插件(功能＆通信插件)安装时尺寸
AFPX-IN8/AFPX-TR8/AFPX-PLS
AFPX-AD2/AFPX-MRTC/AFPX-COM*


※ ‘FP-X 扩展插件使用时的限制’请务必仔细阅读。
