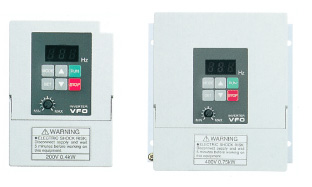

超小型变频器VF0， 超小型的设计，操作简单，功能强大，可由PLC发出的PWM信号直接调节频率
|
|
为了满足各类机器小型化的需要，我们实现了同类 产品中最小型化的目标。 200V系列型体积仅是我公司过去产品的40%～56%。
采用了新设计的调频电位器，使调频操作简单轻 松。而且用操作面板就可容易地进行正转/反转控制。
|
本产品可直接接收PLC的PWM信号并可控制电动机 频率。同时可与我公司PLC(FP0等)配套使用，无需 模拟I/O单元。
|
·8段速控制功能
·再试功能
·根据外部SW调整频率增减和记忆功能
·再生制动功能的充实
·400V系列型：制动电路内藏
·200V系列型：0.4-1.5kW电阻内藏(0.2kW电路没有制动电路和制动电阻；0.4kW是外部设置的同包装电阻)
| 输入电压 | 单相200V级 | |||
|---|---|---|---|---|
| 型号(注1) |
BFV00022DK
|
BFV00042DK
BFV00042GK |
BFV00072DK
BFV00072GK |
BFV00152DK
BFV00152GK |
| 适用电机输出(kW) |
0.2
|
0.4
|
0.75
|
1.5
|
| 额定输出电流(A) |
1.4(注2)
|
2.4(注2)
|
3.6(注2)
|
7.0(注2)
|
| 额定输出容量(kVA)(注4) |
0.6
|
1.0
|
1.4
|
2.8
|
| 电源容量(kVA)(注5) |
0.7
|
1.2
|
1.7
|
3.7
|
| 毛重量(kg) |
0.7
|
0.7
|
1.2
|
1.3
|
| (注1): | 200V系列:型号末尾是“DK”：无制动型；200V系列:型号末尾是“GK”： 有制动型，其中075kW，1.5kW制动回路和制动电阻内置。0.4kW，制动回路内置，但制动电阻是作为附件随带，需自行外部连接。400V系列： 全型号制动回路内置(制动电阻是外部设置的选配件)。 |
|---|---|
| (注2): | 200V系列的额定输出电流，表示载波频率为10kHz以下的情况。在12.5kHz及15kHz下使用时，请将额定电流减至95%(12.5kHz)和90%(15kHz)。 |
| (注3): | 400V系列3.7kW产品的额定输出电流值是在载波频率为7.5kHz以下情况表示的。在10kHz时，应将额定输出电流值降低到额定的90%而进行使用。 |
| (注4): | 额定输出容量：200V型是指输出电压在230V时的情况。额定输出容量：400V型是指输出电压在460V时的情况。 |
| (注5): |
电源容量随电源的阻抗的变化而变化。请准备表中记载值以上的电源。 |

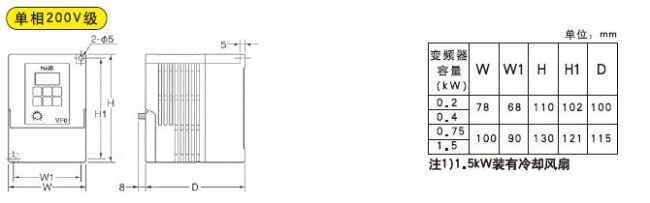

| 输入电压 | 单相200V级 | |||
|---|---|---|---|---|
| 适用电机输出 |
0.2～1.5kW
|
|||
| 额定输出 | 额定电压 |
三相200～230V AC(电源电压比例)
|
||
| 过负载电流额定值 |
额定输出电流的150%，1分钟
|
|||
| 输入电源 | 相数·电压·频率 |
单相·200～230V AC·50/60Hz
|
||
| 电压变动允许值 |
额定输入交流电压的+10%，-15%
|
|||
| 频率变动允许值 |
额定输入频率的±5%
|
|||
| 瞬时电压下降容量 |
165V以上：继续运行，当电压低于165V时，
持续运行：15ms |
|||
| 输出频率 | 频率范围 |
0.5～250Hz
|
||
| 频率显示 |
数字显示
|
|||
| 频率精度 |
最高设定频率的±0.5%(25±10℃：模拟设定时)
|
|||
| 频率分辨率 |
·数字设定时：0.1Hz(100Hz以上为1Hz)
·模拟设定时：0.1Hz(50/60Hz状态时) |
|||
| 变频器控制方式 |
高载频正弦波PWM控制(V/F控制)
|
|||
| 载波频率 |
可进行9种选择 (载波频率为12.5，15Hz使用时，应降低输出电流) (0.8，1.1，1.6，2.5，5.0， 7.5，10.0，12.5，15.0kHz) |
|||
| 运行 | 运行·停止 |
操作面板上的按键或1a接点信号(可设定待机时间)
|
||
| 正转·反转 |
操作面板上的按键或1a接点信号(可设定禁止反转)
|
|||
| 点动运行 |
·运行频率：0.5～250Hz任意设定，加速·减速时间：0.04～999秒单独任
意设定
|
|||
| 停止模式 |
减速停止，惯性停止(选择切换)
|
|||
| 复位功能 |
停止信号复位，外部复位，面盘复位(可设定)及电源复位
|
|||
| 停止频率能 |
0.5～60Hz任意设定
|
|||
| 瞬时停止再启动运行 |
可选择此功能的有/无，以及0Hz再启动，运行频率再起动(选择切换)
|
|||
| 再试功能 |
·再试选择：功能有无及再试异常内容选择
·再试次数：1～10次任意设定 |
|||
| 控制 | 频率设定信号 |
·手动设定：电位器，数字设定(操作面板) ·遥控模拟设定信号： 电位器(10kΩ，1/4W)，0～5V DC，0～10V DC，4～20mA DC(应外置 200Ω，1/4W以上的电阻) ·遥控数字设定信号：PWM信号(信号周期：0.9～1,100ms)，频率升SW 降SW 记忆SW信号。 |
||
| 电压/频率特性 |
·基底频率：50，60Hz固定及45～250Hz任意设定 V/F曲线：固定力矩，降
低力矩模式(选择切换)
|
|||
| 第2电压/频率特性 |
·基底频率：45～250Hz任意设定
|
|||
| 第1，第2力矩提升 |
0～40%任意设定
|
|||
| 第1，第2加速·减速时间 |
·0.04～999秒(加速·减速可单独设定)
·加减速特性：直线 |
|||
| 多段速频率设定 |
最大可设定至8段速(频率任意设定)
|
|||
| 频率跳跃设定 |
最大可设定3处(频率跳动幅度为1～10Hz任意设定)
|
|||
| 上限·下限频率设定 |
0.5～250Hz任意设定
|
|||
| 偏置·增益频率设定 |
·偏置频率：-99～250Hz任意设定
·增益频率：0～250Hz任意设定 |
|||
| 外部停止功能 |
外部异常停止，惯性停止(选择设定)
|
|||
| 制动 | 再生制动力矩 | 有制动 |
·0.4kW，0.75kW，1.5kW：100%以上(短时间)
|
|
| 无制动 |
·0.2kW：100%以上·0.4kW：80%以上
·0.75kW：20%以上·1.5kW：20%以上 |
|||
| 直流制动 |
·在停止频率以下动作，制动力矩水平：0～100(20阶段设定)
·制动时间：0.1～120秒(任意设定) |
|||
| 输出信号 | 模拟输出 |
·输出规格：0～5V(最大1mA)；输出功能：输出频率·输出电流比例(选择
切换)
|
||
| 开路集电极输出 |
·输出规格：最大额定250V DC，50mA ·输出功能： 运转信号，到达信号，超载报警，频率检测，反转信号，异常报警，PWM信号输出 (周期1ms，频率比例，电流比例，选择切换) |
|||
| 继电器输出 |
·输出规格：1c触点(触点容量250V AC，0.5A，电阻性负载) ·输出功能：运转信号，到达信号，超载报警，频率检测，反转信号，异常报警。 |
|||
| 显示 | 运行状态 |
输出频率及线速度(选择切换)，输出电流，回转方向
|
||
| 异常内容 |
保护功能动作时有符号显示(可记忆4次异常内容)
|
|||
| 保护 | 电流限制 |
额定输出电流1～200%可设定电流限制功能
|
||
| 跳闸(停止) |
瞬时过电流，温度异常(SC1～3)，过电流(0C1～3)，过载， 电子热敏继电 器(OL)，电压不足(LU)，过电压(OU1～3)，外部异常(AU)，操作异常(OP) |
|||
| 失速防止功能 |
防止过电流失速，防止过电压失速
|
|||
| 环境 | 使用时周围温度·湿度 |
-10～50℃(无冻结) 90%RH以下(无结露)
|
||
| 运送 保存时温度·湿度 |
-25～65℃ 95%RH以下
|
|||
| 标高·振动 |
1000m以下5.9m/s2{0.6G}以下
|
|||
| 使用场所 |
室内，无腐蚀气体，易燃气体，油雾和尘埃
|
|||
| 保护构造 |
IP20屏蔽形，但主回路线，控制线孔部除外
|
|||
| 冷却方式 |
·0.2～0.75kW：自冷
·1.5kW：风冷 |

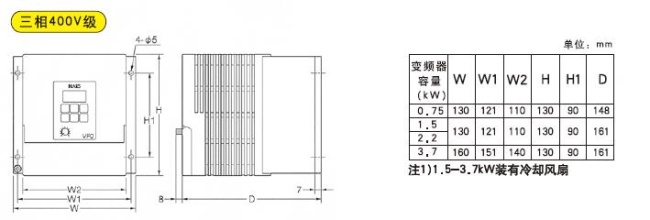

|||
| 输入电压 | 三相400V级 | ||
|---|---|---|---|
| 适用电机输出 |
0.75～3.7kW
|
||
| 额定输出 | 额定电压 |
三相380～460V AC(电源电压比例)
|
|
| 过负载电流额定值 |
额定输出电流的150%，1分钟
|
||
| 输入电源 | 相数·电压·频率 |
三相·380～460V AC·50/60Hz
|
|
| 电压变动允许值 |
额定输入交流电压的+10%，-15%
|
||
| 频率变动允许值 |
额定输入频率的±5%
|
||
| 瞬时电压下降容量 |
323V以上：继续运行，当电压低于323V时，
持续运行：15ms |
||
| 输出频率 | 频率范围 |
0.5～250Hz
|
|
| 频率显示 |
数字显示
|
||
| 频率精度 |
最高设定频率的±0.5%(25±10℃：模拟设定时)
|
||
| 频率分辨率 |
·数字设定时：0.1Hz(100Hz以上为1Hz)
·模拟设定时：0.1Hz(50/60Hz状态时) |
||
| 变频器控制方式 |
高载频正弦波PWM控制(V/F控制)
|
||
| 载波频率 |
可进行7种选择 (0.8，1.1，1.6，2.5，5.0，7.5，10.0kHz) (使用3.7kW产品时的载波频率为10kHz之场合，应降低额定输出电流值。) |
||
| 运行 | 运行·停止 |
操作面板上的按键或1a接点信号(可设定待机时间)
|
|
| 正转·反转 |
操作面板上的按键或1a接点信号(可设定禁止反转)
|
||
| 点动运行 |
·运行频率：0.5～250Hz任意设定，加速·减速时间：0.04～999秒单独任
意设定
|
||
| 停止模式 |
减速停止，惯性停止(选择切换)
|
||
| 复位功能 |
停止信号复位，外部复位，面盘复位(可设定)及电源复位
|
||
| 停止频率能 |
0.5～60Hz任意设定
|
||
| 瞬时停止再启动运行 |
可选择此功能的有/无，以及0Hz再启动，运行频率再起动(选择切换)
|
||
| 再试功能 |
·再试选择：功能有无及再试异常内容选择
·再试次数：1～10次任意设定 |
||
| 控制 | 频率设定信号 |
·手动设定：电位器，数字设定(操作面板) ·遥控模拟设定信号： 电位器(10kΩ，1/4W)，0～5V DC，0～10V DC，4～20mA DC(应外置 200Ω，1/4W以上的电阻) ·遥控数字设定信号：PWM信号(信号周期：0.9～1,100ms)，频率升SW 降SW 记忆SW信号。 |
|
| 电压/频率特性 |
·基底频率：50，60Hz固定及45～250Hz任意设定 V/F曲线：固定力矩，降
低力矩模式(选择切换)
|
||
| 第2电压/频率特性 |
·基底频率：45～250Hz任意设定
|
||
| 第1，第2力矩提升 |
0～40%任意设定
|
||
| 第1，第2加速·减速时间 |
·0.04～999秒(加速·减速可单独设定)
·加减速特性：直线 |
||
| 多段速频率设定 |
最大可设定至8段速(频率任意设定)
|
||
| 频率跳跃设定 |
最大可设定3处(频率跳动幅度为1～10Hz任意设定)
|
||
| 上限·下限频率设定 |
0.5～250Hz任意设定
|
||
| 偏置·增益频率设定 |
·偏置频率：-99～250Hz任意设定
·增益频率：0～250Hz任意设定 |
||
| 外部停止功能 |
外部异常停止，惯性停止(选择设定)
|
||
| 制动 | 再生制动力矩 | 有制动 |
· 20%以上
制动电阻(附件)使用时为100%以上 (制动电路内藏) |
| 无制动 | |||
| 直流制动 |
·在停止频率以下动作，制动力矩水平：0～100(20阶段设定)
·制动时间：0.1～120秒(任意设定) |
||
| 输出信号 | 模拟输出 |
·输出规格：0～5V(最大1mA)；输出功能：输出频率·输出电流比例(选择
切换)
|
|
| 开路集电极输出 |
·输出规格：最大额定250V DC，50mA ·输出功能： 运转信号，到达信号，超载报警，频率检测，反转信号，异常报警，PWM信号输出 (周期1ms，频率比例，电流比例，选择切换) |
||
| 继电器输出 |
·输出规格：1c触点(触点容量250V AC，0.5A，电阻性负载) ·输出功能：运转信号，到达信号，超载报警，频率检测，反转信号，异常报警。 |
||
| 显示 | 运行状态 |
输出频率及线速度(选择切换)，输出电流，回转方向
|
|
| 异常内容 |
保护功能动作时有符号显示(可记忆4次异常内容)
|
||
| 保护 | 电流限制 |
额定输出电流1～200%可设定电流限制功能
|
|
| 跳闸(停止) |
瞬时过电流，温度异常(SC1～3)，过电流(0C1～3)，过载， 电子热敏继电 器(OL)，电压不足(LU)，过电压(OU1～3)，外部异常(AU)，操作异常(OP) |
||
| 失速防止功能 |
防止过电流失速，防止过电压失速
|
||
| 环境 | 使用时周围温度·湿度 |
-10～50℃(无冻结) 90%RH以下(无结露)
|
|
| 运送 保存时温度·湿度 |
-25～65℃ 95%RH以下
|
||
| 标高·振动 |
1000m以下5.9m/s2{0.6G}以下
|
||
| 使用场所 |
室内，无腐蚀气体，易燃气体，油雾和尘埃
|
||
| 保护构造 |
IP20屏蔽形，但主回路线，控制线孔部除外
|
||
| 冷却方式 |
·0.75kW：自冷
·1.5～3.7kW：风冷 |
||
|
|
