小型激光位移传感器 HL-G1

类别：测量,位移传感器

简介： 特点：在显示数字的同时即可对取样周期及输出等进行简单地设定。有利于快速启动装置。备有可进一步提高使用便利性的接口。可利用PC、触摸屏执行更进一步的操作和分析。

全国咨询服务热线:0755-8376 0390 (10线)

立即采购在线咨询

高性价比的
CMOS激光位移传感器的标准型

CE 、FDA 已取得。
CE : EMC指令

特点

Quick
-----------------------------------------------------------------------------------------------------------

在显示数字的同时即可对取样周期及输出等进行简单地设定。有利于快速启动装置。

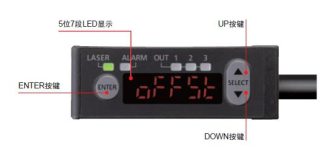

■显示数字的同时即可简单地设定传感器本体上配备有数字显示部，因此，在确认变位量的同时可进行简单地设定。

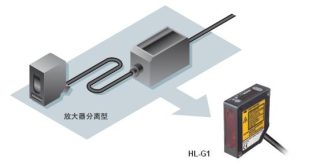

■控制器内置，可对设备，生产线进行简单地组装
传感器和控制器集成于一体。
无需对控制器进行施工，也不需要安装空间。

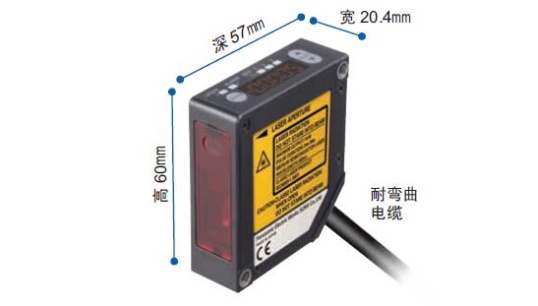

Compact
-----------------------------------------------------------------------------------------------------------

内置有控制器及数字显示部，同时实现了小型尺寸。凝聚了本公司的小型化技术。可简单地安装在狭窄的缝隙内和机械手上。

■内置控制器和数字显示部的

■即使是可动部分也采用轻重量机身
本体约的轻量树脂机身还可安装到滑动设备和机械手上。
另外，标准采用了耐弯曲性良好的电缆。


■防水防尘的保护构造IP67 由于实现了保护构造IP67，因此在水和灰尘较多的环境中也可使用。另外，安装孔内插有金属套管，因此最大可使用0.8N·m的力矩拧紧。

Friendly
-----------------------------------------------------------------------------------------------------------

备有可进一步提高使用便利性的接口。
可利用PC、触摸屏执行更进一步的操作和分析。

■通过专业程序、触摸屏进一步，提升使用功能(仅限高功能型)

一次性最多可对16台传感器进行设定。可进行受光量波形的监控、数据缓冲等显示，并简单地收集分析中所要用到的数据。安装时可选择各种语言。

●数据缓冲功能
存储、显示测量数据。可与以往测量的数据进行重叠显示，因此可进行比较、分析。

●受光量波形显示
受光量以受光元件的各个单元为单位显示。

●检测值显示
可显示检测值与各个端子的输出状态。

必需的工作环境
PC环境	PC-AT 兼容机
OS	OS种类	32/64	Edition	Service Pack
	Windows® Vista	32bit	Business	SP2以上
	Windows® 7	32bit/64bit	Professional	无特别内容
	Windows® 8	32bit/64bit	Pro	无特别内容
CPU	Intel Pentium4 2GHz以上或者同等以上的兼容CPU
显示器	XGA(1024×768 256色)以上
存储器	2GB以上
硬盘	可用空间 100MB以上
USB接口	依据USB2.0全速(与USB1.1兼容)

※ 工具软件对应以下语言。安装时可选择日语、英语、韩语、中文。

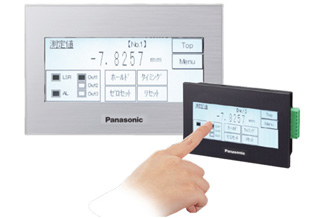

■检测值显示・传感器设定用画面数据
通过与可编程智能操作面板GT02·GT12系列进行组合，
可在相距较远的位置简单地对传感器的情况进行确认或设定。
可在安装时选择日语、英语、中文、韩语显示
关于GT系列的详情、请浏览网站信息或者产品样本。

请在以下机型中选择可编程智能操作面板。
电源：24V
通信端口：RS422(RS485)
・AIG02GQ 14D
・AIG02MQ 15D
・AIG12GQ 14D/15D
・AIG12MQ 14D/15D

可对应各种需求的输入/输出

●时间输入+多重输入
除时间输入外，还可根据用途选择以下输入。
・零设置ON/OFF・激光控制・复位・教学
●3种输出+ 种模拟输出
配备有三个输出，因此可用作H1·GO·LOW的判断输出及警报输出。
另外，模拟输出还配备有电压输出与电流输出。

削减登录品号

●NPN/PNP两极对应
通过配线，可由1个产品号来对应NPN/PNP两极性，因此削减用于保养、维护的产品号。

顺畅地做好切换准备

●存储卡替换功能
最多可设定4个传感器。为了可简单地进行设定替换，因此请事先做好装置的替换准备。

全球性支持

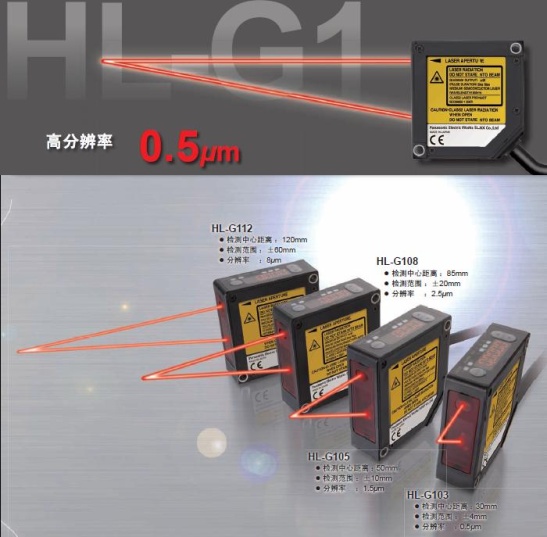

分辨率0.5μm的高精度测量，以及LED数字显示，使用更加方便，可使用在世界各个生产现场。

检测特性

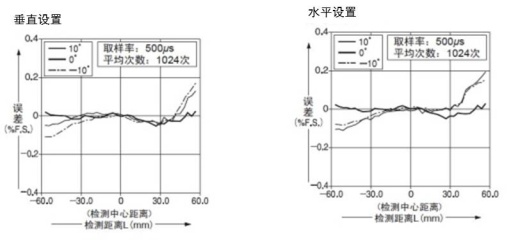

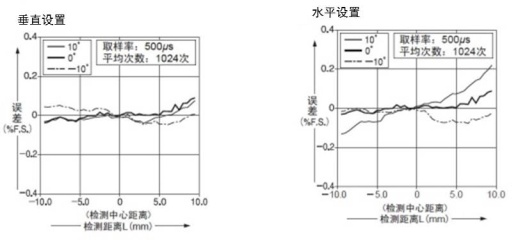

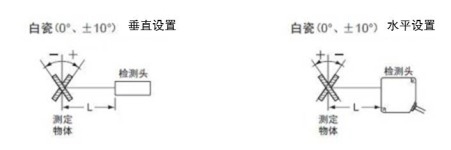

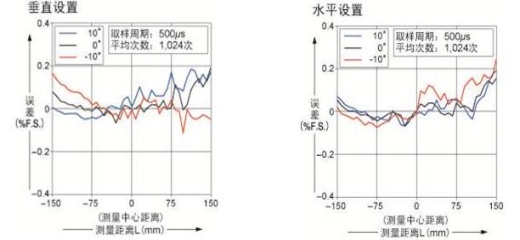

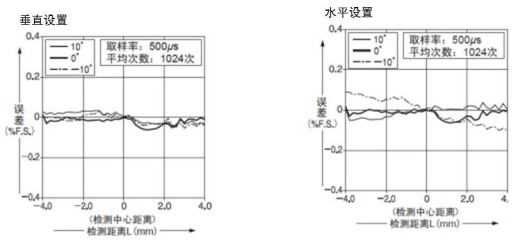

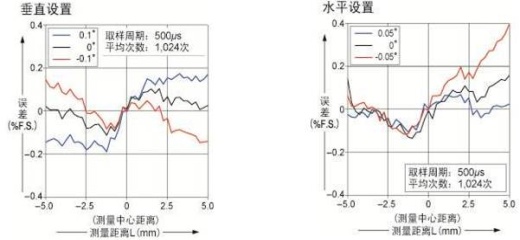

测量距离-误差特性(典型示例)

扩散反射型
-----------------------------------------------------------------------------------------------------------

HL-G103-A-C5
HL-G103-S-J

HL-G105-A-C5
HL-G105-S-J

HL-G108-A-C5
HL-G108-S-J

HL-G112-A-C5
HL-G112-S-J

HL-G125-A-C5
HL-G125-S-J

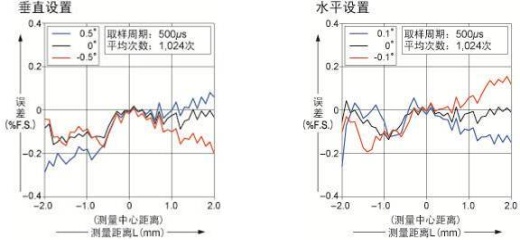

正反射型
-----------------------------------------------------------------------------------------------------------

HL-G103A-RA-C5
HL-G103A-RS-J

HL-G105A-RA-C5
HL-G105A-RS-J

HL-G108A-RA-C5
HL-G108A-RS-J

用途

HL-G103□ 应用示例
-----------------------------------------------------------------------------------------------------------

控制分配器的高度

测量调节器部品的插入量

HL-G103A□ 应用示例
-----------------------------------------------------------------------------------------------------------

HDD的面板挠度测量

HL-G105□ 应用示例
-----------------------------------------------------------------------------------------------------------

检测铝轮毂的沟槽

检测基板的翘曲度

HL-G105A□　使用示例
-----------------------------------------------------------------------------------------------------------

晶片的位置控制

HL-G108□ 应用示例
-----------------------------------------------------------------------------------------------------------

检测板厚度

控制中空导管的定位

HL-G108A□ 应用示例
-----------------------------------------------------------------------------------------------------------

金属旋转轴的偏心测量

HL-G112□ 应用示例
-----------------------------------------------------------------------------------------------------------

检测胶带的厚度

HL-G125□ 应用示例
-----------------------------------------------------------------------------------------------------------

薄板的弯曲量检查

种类

传感器
-----------------------------------------------------------------------------------------------------------
扩散反射型

种类	测量中心距离及测量范围	分辨率	光束直径	型号
标准型	30±4mm	0.5μm	0.1×0.1mm	HL-G103-A-C5
多功能型	30±4mm	0.5μm	0.1×0.1mm	HL-G103-S-J
标准型	50±10mm	1.5μm	0.5×1mm	HL-G105-A-C5
多功能型	50±10mm	1.5μm	0.5×1mm	HL-G105-S-J
标准型	85±20mm	2.5μm	0.75×1.25mm	HL-G108-A-C5
多功能型	85±20mm	2.5μm	0.75×1.25mm	HL-G108-S-J
标准型	120±60mm	8μm	1.0×1.5mm	HL-G112-A-C5
多功能型	120±60mm	8μm	1.0×1.5mm	HL-G112-S-J
标准型	250±150mm	20μm	1.75×3.5mm	HL-G125-A-C5
多功能型	250±150mm	20μm	1.75×3.5mm	HL-G125-S-J

正反射型

种类	测量中心距离及测量范围	分辨率	光束直径	型号
标准型	26.3±2mm	0.5μm	0.1×0.1mm	HL-G103A-RA-C5
多功能型	26.3±2mm	0.5μm		HL-G103A-RS-J
标准型	47.3±5mm	1.5μm		HL-G105A-RA-C5
多功能型	47.3±5mm	1.5μm		HL-G105A-RS-J
标准型	82.9±10mm	2.5μm	0.2×0.2mm	HL-G108A-RA-C5
多功能型	82.9±10mm	2.5μm	0.2×0.2mm	HL-G108A-RS-J

电缆延长(多功能型用)
-----------------------------------------------------------------------------------------------------------

品名	型号	内容
延长电缆 (多功能型用)	HL-G1CCJ2	长度2m、本体重量约130g	单侧带连接器橡皮电缆
	HL-G1CCJ5	长度5m、本体重量约320g
	HL-G1CCJ10	长度10m、本体重量约630g
	HL-G1CCJ20	长度20m、本体重量约1,300g

对应接口转换器的介绍
-----------------------------------------------------------------------------------------------------------
HL-G1系列多功能型的通信接口为RS-422/RS-485。使用工具软件通过USB连接到计算机时，建议使用下面的接口转换器。

规格

传感器
-----------------------------------------------------------------------------------------------------------

扩散反射型

型号	标准型	HL-G103-A-C5	HL-G105-A-C5	HL-G108-A-C5	HL-G112-A-C5	HL-G125-A-C5
型号	多功能型	HL-G103-S-J	HL-G105-S-J	HL-G108-S-J	HL-G112-S-J	HL-G125-S-J
测量中心距离		30mm	50mm	85mm	120mm	250mm
测量范围		±4mm	±10mm	±20mm	±60mm	±150mm
分辨率		0.5μm	1.5μm	2.5μm	8μm	20μm
直线性		±0.1% F.S.				±0.3% F.S.
温度特性		±0.08% F.S./℃
光源		红色半导体激光(投光峰波长度：655nm)
	输出	最大输出：1mW
	激光等级	2级(JIS/IEC/FDA Laser Notice No.50)
光束直径(注2)		0.1×0.1mm	0.5×1mm	0.75×1.25mm	1.0×1.5mm	1.75×3.5mm
受光元件		CMOS图像传感器
电源电压		24V DC±10%　包括脉动0.5V(P-P)
消耗电流		100mA以下
取样周期		200μs、500μs、1ms、2ms
模拟输出	电压	输出范围：0～10.5V(正常时)、11V(报警时) 输出阻抗：100Ω
模拟输出	电流	输出范围：3.2～20.8mA(正常时)、21.6mA(报警时) 负载阻抗：300Ω以下
输出 (OUT1 OUT2 OUT3)		判断输出或者报警输出（设定切换式） NPN开路集电极·晶体管/PNP开路集电极·晶体管(切换式) ＜选择NPN输出时＞　・最大流入电流：50mA 　・外加电压：3V～24V DC(输出-0V之间) 　・剩余电压：2V以下(流入电流50mA下) 　・漏电流：0.1mA以下＜选择PNP输出时＞　・最大源电流：50mA 　・剩余电压：2.8V以下(源电流50mA下) 　・漏电流：0.1mA以下
	输出动作	ON时(输出动作时)开路
	短路保护	配备(自动复位式)
NP切换输入		连接0V时：NPN输出动作连接电源用24V DC时：PNP输出动作
同步输入		选择NPN输出时：连接0V时动作，或连接过程中动作(随设定而异) 选择PNP输出时：连接外部电源+极时动作，或连接过程中动作(随设定而异)
多路输入		根据输入时间有零设、零设OFF、复位、教导、激光控制选择NPN输出时：0根据连接至0V的时间而定选择PNP输出时：根据连接至外部电源+极的时间而定
通信接口 (仅限高功能型)		RS-422或RS-485(切换式) 波特率：9,600/19,200/38,400/115,200/230,400/460,800/921,600 bps 数据长度8bit、停止位长度1bit、无奇偶校验、有BCC、数据区分：CR
指示灯	激光投光指示灯	绿色LED (激光投光时亮起)
	报警指示灯	橙色LED 因光量不足不能进行测量时亮起
	输出指示灯	黄色LED×3 输出动作时亮起
数字显示屏		赤色LED　5 ¹/₂桁表示
污损度		2
使用标高		2,000m以下
耐環境性	保护构造	IP67(IEC)
	使用环境温度	-10～45℃(注意不可结冰) 保存时：-20℃～60℃
	使用环境湿度	35%～85%RH 保存时：35%～85%RH
	使用环境照明度	白炽灯：受光面照度3,000lx以下　(注3)
	绝缘电阻	20MΩ以上 DC250V高阻表测量值所有端子与外壳之间
	耐电压	AC1,000V 1分钟　所有端子与外壳之间
	耐振动	耐久10～55Hz(周期1分)　双振幅1.5mm　XYZ各方向2小时
	耐冲击	500m/s²(约50G)　X、Y和Z方向各3次
电缆长度		标准型：0.1mm²　带10芯橡胶绝缘电缆5m 高功能型：带14芯连接器橡胶绝缘电缆0.5m
电缆延长		使用选配件(另售)的延长电缆最多可延长至全长20m(标准型不能延长)
材质		本体外壳：PBT、前罩：丙烯、电缆：PVC
重量		本体重量：标准型约70g（不含电缆）/约320g（含电缆）、包装重量：约380g 本体重量：多功能型约70g（不含电缆）/约110g（含电缆）、包装重量：约160g
附件		激光警告标签：1套

(注1) ：未指定时的检测条件如下：电源电压：24V DC、周围温度：20℃、取样周期500μs、平均次数：1024次、检测中心距离、对象物体：白色陶瓷、模拟输出。
(注2) ：该值为检测中心距离上的值。以中心光强度的1/e2(约13.5%)定义这些值。如果定义区域外有光泄漏，并且检测点周围有高于检测点本身的强反射，检测结果可能会受到影响。
(注3) ：周围环境照明度所引起的变动在±0.1%F.S.以下。

正反射型

型号	标准型	HL-G103A-RA-C5	HL-G105A-RA-C5	HL-G108A-RA-C5
型号	多功能型	HL-G103A-RS-J	HL-G105A-RS-J	HL-G108A-RS-J
测量中心距离		26.3mm	47.3mm	82.9mm
测量范围		±2mm	±5mm	±10mm
分辨率		0.5μm	1.5μm	2.5μm
直线性		±0.2% F.S.
温度特性		±0.08% F.S./℃
光源		红色半导体激光(投光峰波长度：655nm)
	输出	最大输出：0.39mW
	激光等级	1级(JIS/IEC/FDA Laser Notice No.50)
光束直径(注2)		0.1×0.1mm		0.2×0.2mm
受光元件		CMOS图像传感器
电源电压		24V DC±10%　包括脉动0.5V(P-P)
消耗电流		100mA以下
取样周期		200μs、500μs、1ms、2ms
模拟输出	电压	输出范围：0～10.5V(正常时)、11V(报警时) 输出阻抗：100Ω
模拟输出	电流	输出范围：3.2～20.8mA(正常时)、21.6mA(报警时) 负载阻抗：300Ω以下
输出 (OUT1 OUT2 OUT3)		判断输出或者报警输出（设定切换式） NPN开路集电极·晶体管/PNP开路集电极·晶体管(切换式) ＜选择NPN输出时＞　・最大流入电流：50mA 　・外加电压：3V～24V DC(输出-0V間) 　・剩余电压：2V以下(流入电流50mA下) 　・漏电流：0.1mA以下＜选择PNP输出时＞　・最大源电流：50mA 　・剩余电压：2.8V以下(源电流50mA下) 　・漏电流：0.1mA以下
	输出动作	ON时(输出动作时)开路
	短路保护	配备(自动复位式)
NP切换输入		连接0V时：NPN输出动作连接电源用24V DC时：PNP输出动作
同步输入		选择NPN输出时：连接0V时动作，或连接过程中动作(随设定而异) 选择PNP输出时：连接外部电源+极时动作，或连接过程中动作(随设定而异)
多路输入		根据输入时间有零设、零设OFF、复位、教导、激光控制选择NPN输出时：根据连接至0V的时间而定选择PNP输出时：根据连接至外部电源+极的时间而定
通信接口 (仅限高功能型)		RS-422或RS-485(切换式)波特率：9,600/19,200/38,400/115,200/230,400/460,800/921,600 bps 数据长度8bit、停止位长度1bit、无奇偶校验、有BCC、数据区分：CR
指示灯	激光投光指示灯	绿色LED (激光投光时亮起)
	报警指示灯	橙色LED 因光量不足不能进行测量时亮起
	输出指示灯	黄色LED×3 输出动作时亮起
数字显示屏		红色LED　5 ¹/₂位显示
污损度		2
使用标高		2,000m以下
耐環境性	保护构造	IP67(IEC)
	使用环境温度	-10～45℃(注意不可结冰）) 保存时：-20℃～60℃
	使用环境湿度	35%～85%RH 保存时：35%～85%RH
	使用环境照明度	白炽灯：受光面照度3,000lx以下　(注3)
	绝缘电阻	20MΩ以上 DC250V高阻表测量值所有端子与外壳之间
	耐电压	AC1,000V 1分钟　所有端子与外壳之间
	耐振动	耐久10～55Hz(周期1分)　双振幅1.5mm　XYZ各方向2小时
	耐冲击	500m/s²(约50G)　X、Y和Z方向各3次
	电缆长度		标准型：0.1mm²　带10芯橡胶绝缘电缆5m 高功能型：带14芯连接器橡胶绝缘电缆0.5m
	电缆延长		使用选配件(另售)的延长电缆最多可延长至全长20m(标准型不能延长)
材质		本体外壳：PBT、前罩：丙烯、电缆：PVC
重量		本体重量：标准型约70g（不含电缆）/约320g（含电缆）、包装重量：约380g 本体重量：多功能型约70g（不含电缆）/约110g（含电缆）、包装重量：约160g
附件		激光警告标签：1套

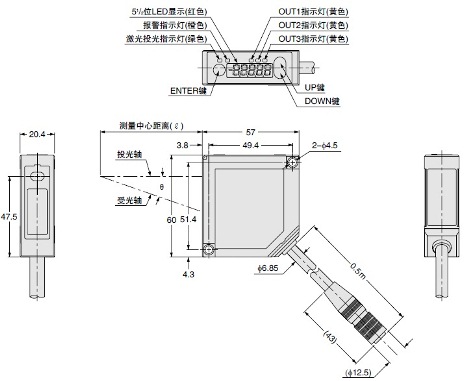

尺寸图

单位mm

HL-G1□A-C5
-----------------------------------------------------------------------------------------------------------

标准型

型号	测量中心距离(ℓ)	θ
HL-G103-A-C5	30mm	30°
HL-G105-A-C5	50mm	21°
HL-G108-A-C5	85mm	15°
HL-G112-A-C5	120mm	11°
HL-G125-A-C5	250mm	6.2°

HL-G1□S-J
-----------------------------------------------------------------------------------------------------------

多功能型

型号	测量中心距离(ℓ)	θ
HL-G103-S-J	30mm	30°
HL-G105-S-J	50mm	21°
HL-G108-S-J	85mm	15°
HL-G112-S-J	120mm	11°
HL-G125-S-J	250mm	6.2°

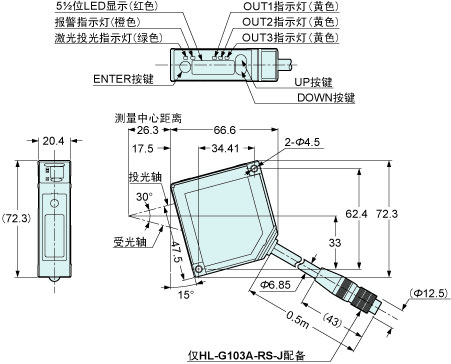

HL-G103A-RA-C5
HL-G103A-RS-J
-----------------------------------------------------------------------------------------------------------

标准型、多功能型

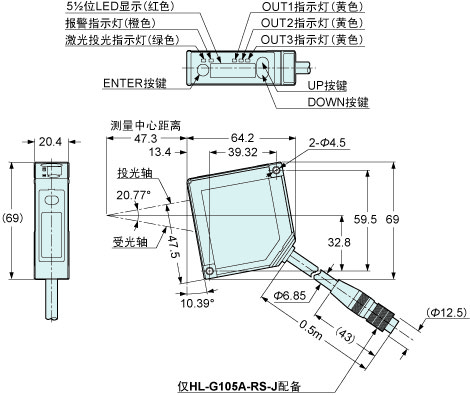

HL-G105A-RA-C5
HL-G105A-RS-J
-----------------------------------------------------------------------------------------------------------

标准型、多功能型

HL-G108A-RA-C5
HL-G108A-RS-J
-----------------------------------------------------------------------------------------------------------

标准型、多功能型

HL-G1CCJ□
-----------------------------------------------------------------------------------------------------------

延长电缆(多功能型用)

型号	L
HL-G1CCJ2	2,000 ^{+ 200}₀
HL-G1CCJ5	5,000 ^{+ 500}₀
HL-G1CCJ10	10,000 ^{+ 1000}₀
HL-G1CCJ20	20,000 ^{+ 2000}₀
