3色LED简易色标传感器
|
|
|
|
|
|
|
|
|
连接器型传感器不附带匹配电缆。请务必另行订购连接器型用连接电缆。

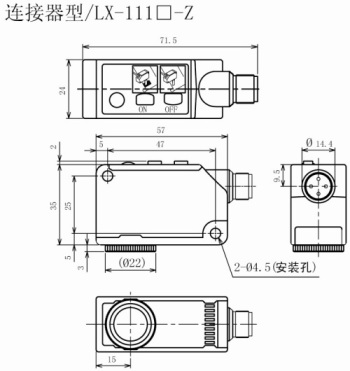

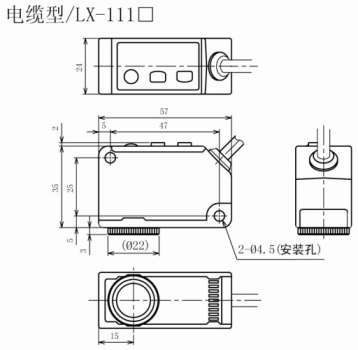

| 种类 | 电缆型 | 连接器型 | |
|
型 号 |
NPN输出 | LX-111 | LX-111-Z |
| PNP输出 | LX-111-P | LX-111-P-Z | |
| 检测距离 | 10±3mm | ||
| 光点尺寸 | 1×5mm(设定距离：10mm) | ||
| 电源电压 | 12～24V DC±10％ 脉动P-P10％以下 | ||
| 消耗电量 | 功率850mW以下(电源电压24V时，消耗电流30mA以下) | ||

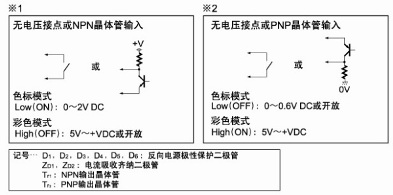

| 切入模式 |
色标模式 ・Low…0～＋2V(源电流0.5mA以下) ・输入阻抗：约10kΩ 彩色模式 ・High…＋5V～＋V或断开 彩色模式 ・High…＋5V～＋V(流入电流3mA以下) ・输入阻抗：约10kΩ 色标模式 Low…0～＋0.6V或断开 |
||
| 输出 |
NPN开路集电极晶体管 ・最大流入电流：50mA(注1) ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：1.5V以下(流入电流为50mA时)(注1) PNP开路集电极晶体管 ・最大源电流：50mA(注1) ・外加电压：30V DC以下(输出和+V之间) ・剩余电压：1.5V以下(源电流为50mA时)(注1) |
||
|
|
短路保护 | 配备(自动复位) | |
| 输出动作 |
色标模式时：入光时ON 彩色模式时：一致时ON |
||
| 反应时间 | 色标模式时：45μs以下，彩色模式时：150μs以下 | ||

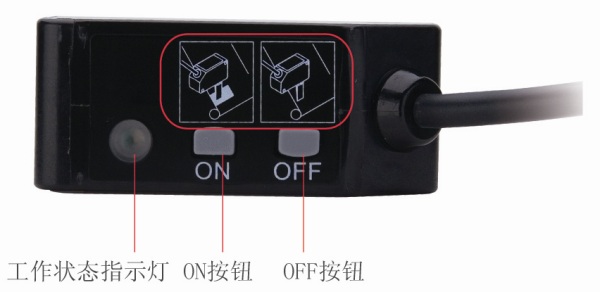

| 工作状态指示灯 | 橙色LED(输出ON时亮起) | ||

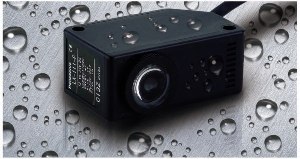

| 保护构造 | IP67(IEC) | ||
| 使用环境温度 | -10～+55℃(注意不可结露、结冰) 存储时：-20～+70℃ | ||
| 使用环境湿度 | 35～85% RH、存储时：35～85% RH | ||

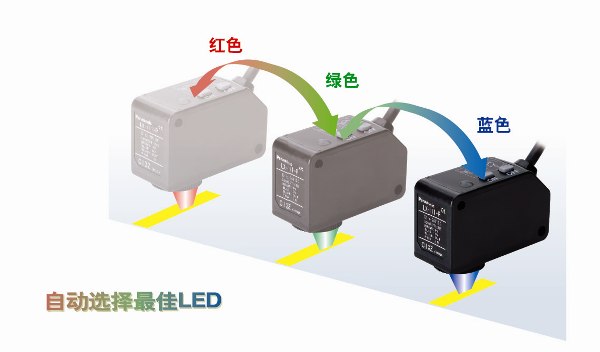

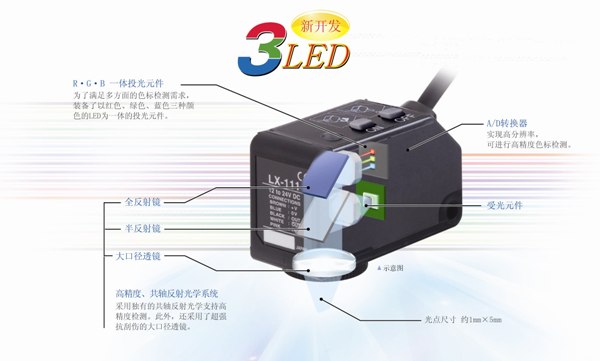

| 投光元件 | 红色/绿色/蓝色 复合LED(投光波峰波长：640nm/525nm/470nm) | ||
| 材质 | 外壳：PBT，操作按钮：硅胶，操作面板：PC，透镜：PC | ||
| 电缆 | 0.2mm2芯橡皮电缆(标准长：2m) | (注2) | |
| 重量 |
本体重量：约110g .包装重量：约120g |
本体重量：约50g 包装重量：约55g |
|
(注1)：无指定时的测量条件为使用环境温度=+23℃。
(注2)：连接器型不附带电缆。请务必另行订购连接器型用连接电缆。
CN-24B-C2(直线型、4芯、电缆长2m) CN-24BL-C2(弯曲型、4芯、电缆长2m)
CN-24B-C5(直线型、4芯、电缆长5m) CN-24BL-C5(弯曲型、4芯、电缆长5m)
|
|
|
