超薄型光幕传感器
UL
、CE
、CSA
、TUV
、Korean S Mark
已取得。
CE : 机械指令, EMC指令
UL, CSA : NRTL认证(Certified by TÜV SÜD America Inc.)
韩国S标志 : 仅限SF4C-H□(-J05)
■为了安全的使用
在使用光幕传感器的同时、为了确认系统完全处于安全中，请满足以下要求的控制系统的构成。
>>关于光幕传感器使用上的注意事项

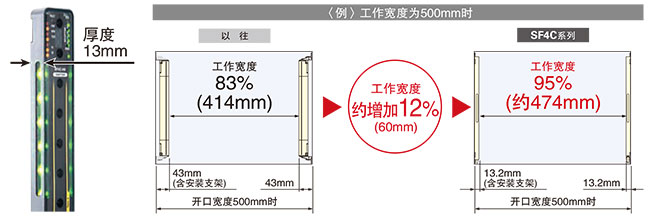

光幕传感器更薄，使得装置的工作宽度增加，工作性大幅提高。
|
与SF4C系列Hand型(SF4C-H□)相比，取决于光幕传感器的安全距离可缩短84mm，可缩短装置 的进深和护板。
|
※根据ISO 13855计算。机械的最大停止时间在41ms以上时。 |
※不足100mm时，不能安装光幕传感器。(ISO 13855)
|
配置于光幕传感器中央部3面的高亮度LED指示灯根据外部输入点亮为绿色·红色。无需另外准备作业指示灯，装置更加简洁。 ※ 可使用手动控制器SFC-HC(另售)来更改SF4C系列的亮灯条件，与大型指示灯输入线无关，还可与内部动作联动亮灯。
|
 |
|
将光幕传感器的光轴分为4等分进行显示，因此入光位置一目了然。作为光轴对准基准，最下端(或者最上端)的光轴对准后，LED将会闪烁为红色。之后，光轴对准的部分将会依次亮为红色，所有光轴均入光后，所有LED将会亮为绿色。带有入光量指示灯(STB)，可实现更加稳定的安装。
|
 |
1种型号即可对应PNP晶体管输出和NPN晶体管输出。PNP的国外设备、NPN传感器的调换、正极接地的工厂、设备的国外移交等，1种型号即可适应全球各种控制电路。
利用新工艺，使如此小型的树脂机身实现IP67(IEC)保护构造。
|

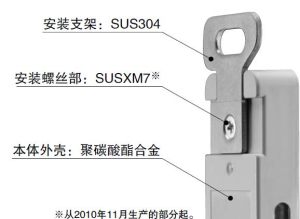

SF4C的本体采用树脂，安装支架采用SUS，均为指定材质。非常适用于充电电池制造以及食品制造机械等。
|
|
 |
与以往的铝壳型相比，树脂机身的SF4C/SF2C系列实现了约45%的轻量化※。。可减轻装置安装面的负担，减轻装置搬运和海外出口时的整体重量。

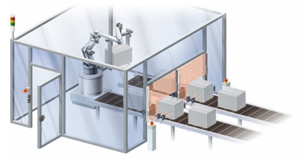

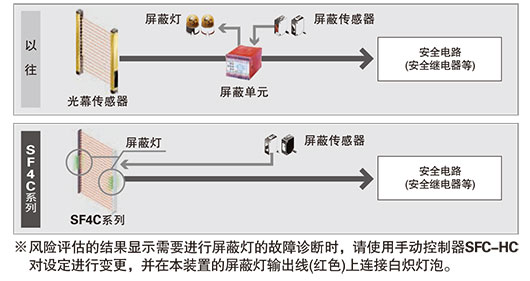

光幕传感器本体内置屏蔽控制功能，仅在人体通过时使生产线停止，而工件通过时则可照常运行。屏蔽传感器与屏蔽灯可直接连接至光幕传感器。此外，还可将大型应用指示灯作为屏蔽灯使用，减少配线故障，同时实现安全性、生产性的提高和成本下降。

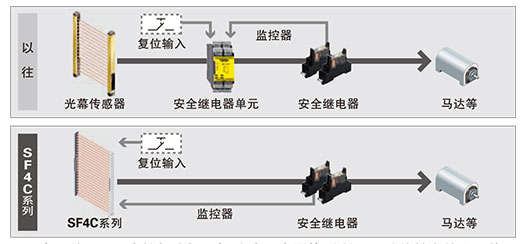

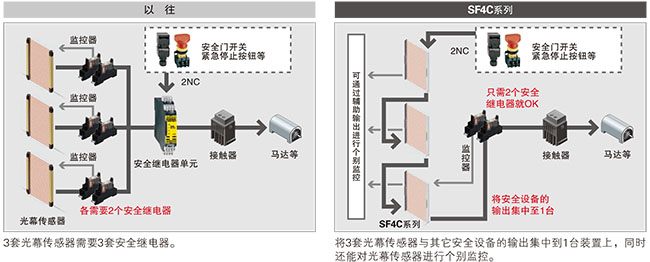

光幕传感器本体内置安全继电器单元的功能，可对外部设备进行监控(继电器熔敷监视等)，并具备联锁功能等。因此无需使用安全继电器即可构建安全电路，同时减小控制柜的体积，实现成本节约。
无需专用单元即可直接与外部设备(安全继电器等)连接，因此能够有效实现装置的简略化，在节约成本的同时，减少各种故障。
安全继电器推荐商品的通告
●安全继电器
Panasonic(株)生产的SF继电器
关于推荐品的详细情况，敬请联系我们。
|
光幕传感器本体上可以连接紧急停止开关、安全门开关等的输出接点。此外，使用手动控制器SFC-HC，可以对3套光幕传感器进行跨接配线，同时对安全输出进行集中控制。
|
|
 |

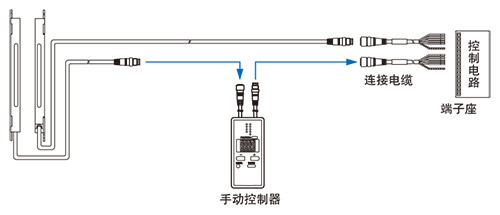

■使用手动控制器SFC-HC，可对3套光幕传感器进行跨接配线(注1)
(注1)：从SF4C系列Ver.2.1起，可以使用手动控制器SFC-HC进行设定。
・安全机器选型指南
>>安全机器选型指南 (PDF)
 |
・ 在“PSDI模式”下使用本装置时，需要在本装置与机械之间构成适当的控制电路。详情请参照所在国家和地区的相应规格、标准。 ・在日本国内，请勿将本装置用作冲压安全装置。对于在日本国内使用的冲压设备、切断机(切纸机)等请使用光幕传感器SF4B-□-01〈V2〉。 |
|
・本样本为产品选型指南，使用时，请务必阅读产品附带的使用说明书。 ・出厂时已对投·受光器做出调整，请将序列号相同的投光器和受光器相组合使用。序列号标记在投光器及受光器的铭牌上。 (型号名称的下方) |
▪ 为安全起见，请务必实施作业前点检。
▪ 对于在动作循环过程中无法通过急停开关来实现紧急停止的机械，请勿使用本装置。
▪ 本产品为在工业环境下使用所开发，生产的产品。
▪ 使用时请避开通电时的过渡状态（2s）。
▪ 请避免在蒸汽、灰尘等较多的场所中使用。
▪ 请注意避免直接沾到稀释剂等有机溶剂和水、油、油脂。
▪ 因种类而异，但是快速启动式和高频点灯式荧光灯的光可能会对检测产生影响，因此请注意避免直接入光。
|
|
・
|
本本装置可使用手动控制器SFC-HC(另售)来设定各项功能。機能の中には、各项功能中，最小检测物体的大小等与安全距离有关的内容可 能会发生变化。设定各项功能时，请重新计算安全距离，安装时请确保大于安全距离的空间。未充分确保空间的情况下，在到达机械的危险部分之前，机械可能不会紧急停止，可能会造成死亡或重伤。 |
|
・关于使用手动控制器SFC-HC(另售)来设定功能的详情，请参照手动控制器所附带的使用说明书。 |

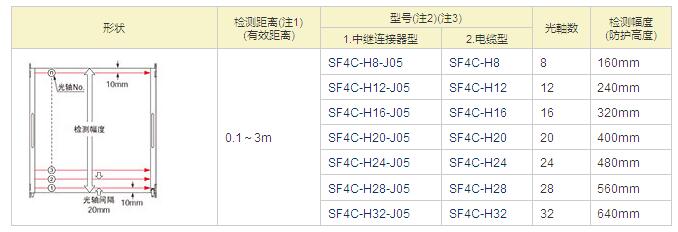

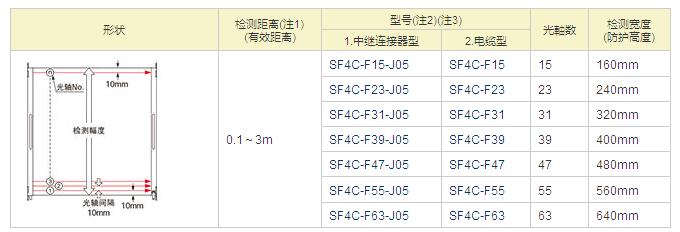

Finger型 最小检测物体ø14mm(光轴10mm间隔)

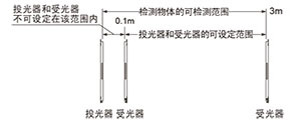

(注1)：检测距离是投光器和受光器之间的可设定范围。
(注2)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。
(注3)：
产品的铭牌上所标记的型号带“E”符号的机型为投光器，带“D”符号的机
型为受光器。

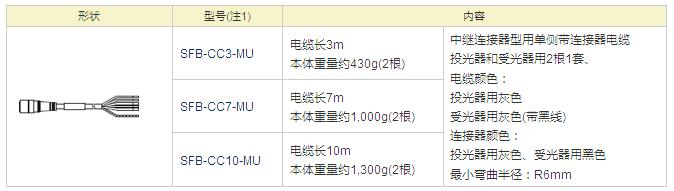

【3】单侧带连接器
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

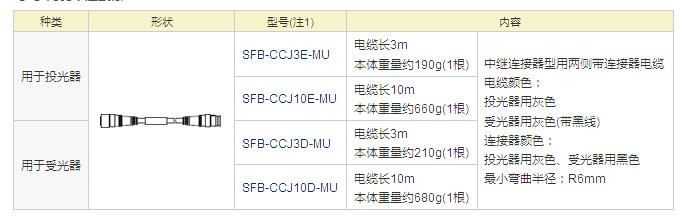

【3】单侧带连接器
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

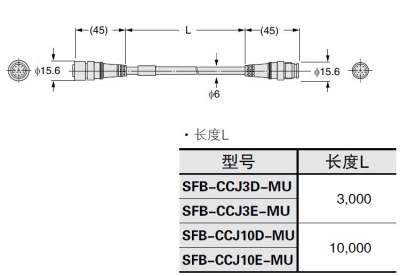

(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。

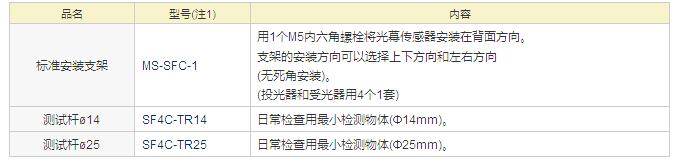

MS-SFC-1
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
| 品名 | 型号(注1) | 内容 |
|---|---|---|
|
NA2-N 互换安装支架 |
MS-SFC-2 |
将区域传感器NA2-N系列换为SF4C系列时使用。 沿用NA2-N系列的安装加工孔。 也可以使用M6内六角螺栓在中间进行安装。 (投光器和受光器用4个1套) |
| 多功能安装支架 |
MS-SFC-3 |
可进行2种方式的安装。 (1)背面安装，可以进行光轴调节。 (2)在铝架上进行没有死角的中间安装。在铝架上进行没有死角的中间安装。 (投光器和受光器用4个1套) |
| 多功能中间支撑支架 |
MS-SFC-4 |
用于在中间部分固定光幕传感器。 将多功能支架MS-SFC-3(另售)用于SF4C-F55(-J05)、SF4C-F63(-J05)、SF4C-H28(-J05)、SF4C-H32(-J05)时，请务必购买。 (投光器和受光器用2个1套) |
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。
MS-SFC-2
MS-SFC-3

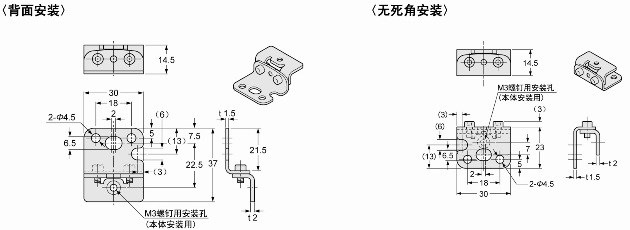

<背面安装时> <无死角安装时>
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
MS-SFC-4
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

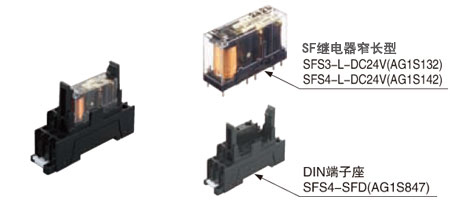

松下生产
型式名：SF继电器窄长型
注意：关于推荐品的详情，请向松下咨询。
| 种类 | 带LED指示灯 | |
|---|---|---|
| 型号 | SFS3-L-DC24V | SFS4-L-DC24V |
| 订货产品号 | AG1S132 | AG1S142 |
| 触点构成 | 3a1b | 4a2b |
| 额定控制容量 | 6A／250V AC、6A／30V DC | |
| 最小适用负载 | 1mA／5V DC | |
| 线圈额定值 | 15mA／24V DC | 20.8mA／24V DC |
| 额定消耗功率 | 360mW | 500mW |
| 工作时间 | 20ms以下 | |
| 复位时间 | 20ms以下 | |
| 使用环境温度 | -40～+85℃(湿度5～85%RH) | |
| 适用标准 | UL、C-UL、TUV | |
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。

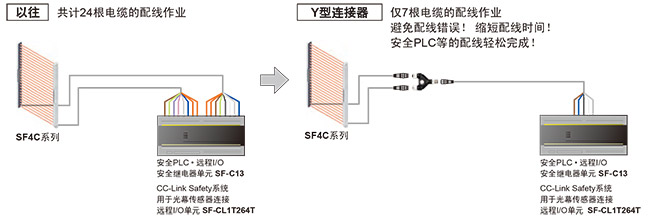

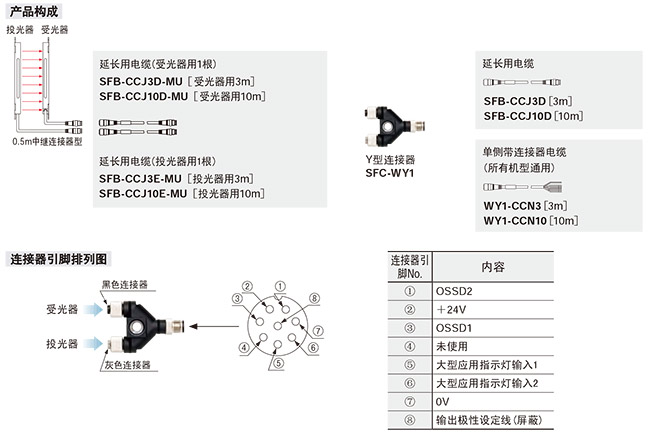

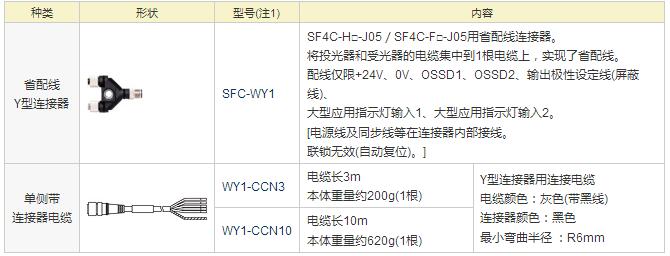

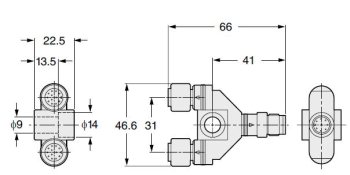

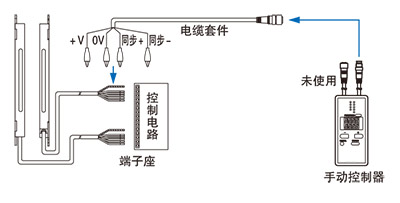

通过使用Y型连接器，将电源及安全输出等最基本所需的线集中到1根电缆上。配线工时减到最少。大幅减少了施工时间，避免配线错误。

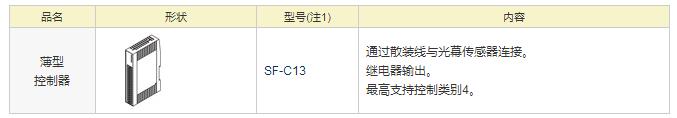

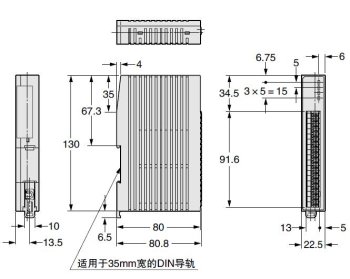

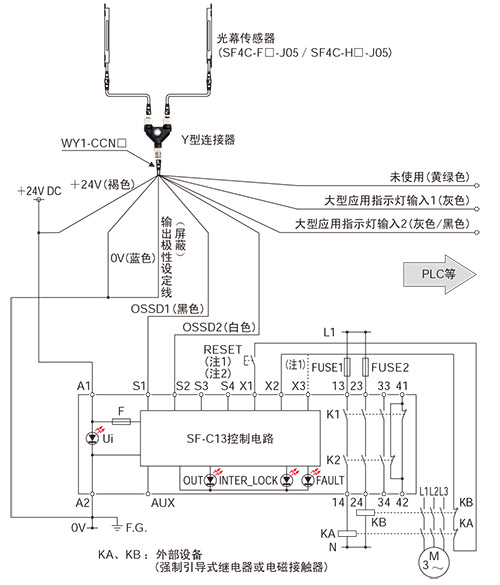

控制单元SF-C13连接图
<以PNP输出(负极接地)使用时>
・将光幕传感器控制输出OSSD1与OSSD2分别连接至S1、S2。
(注1)：上图为手动复位时的配线图。使用自动复位时，则请将图中接往X2的配线改接在X3上。此时，无需复位(RESET)按钮。
(注2)：复位(RESET)按钮请使用瞬动型开关。
(注3)：不使用的导线请进行绝缘处理。
<以NPN输出(正极接地)使用时>
・将光幕传感器控制输出OSSD1与OSSD2分别连接至S4、S2，进行正极接地。
(注1)：上图为手动复位时的配线图。使用自动复位时，则请将图中接往X2的配线改接在X3上。此时，无需复位(RESET)按钮。
(注2)：复位(RESET)按钮请使用瞬动型开关。
(注3)：不使用的导线请进行绝缘处理。
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。

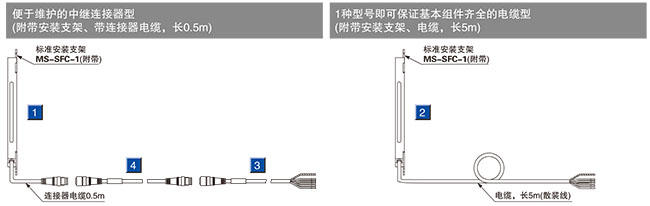

中继连接器型
电缆型
| 适用光轴数 |
金属保护外壳 (投光器和受光器用2个1套) |
|
|---|---|---|
| SF4C-F□ | SF4C-H□ | 型号(注1) |
| 15 | 8 |
MS-SFCH-8 |
| 23 | 12 |
MS-SFCH-12 |
| 31 | 16 |
MS-SFCH-16 |
| 39 | 20 |
MS-SFCH-20 |
| 47 | 24 |
MS-SFCH-24 |
| 55 | 28 |
MS-SFCH-28 |
| 63 | 32 |
MS-SFCH-32 |
(注1)：将型号中的"-"符号删除，在开头加上"U"即为订货产品号。
MS-SFCH-12/16/20/24/28/32 MS-SFCH-8
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

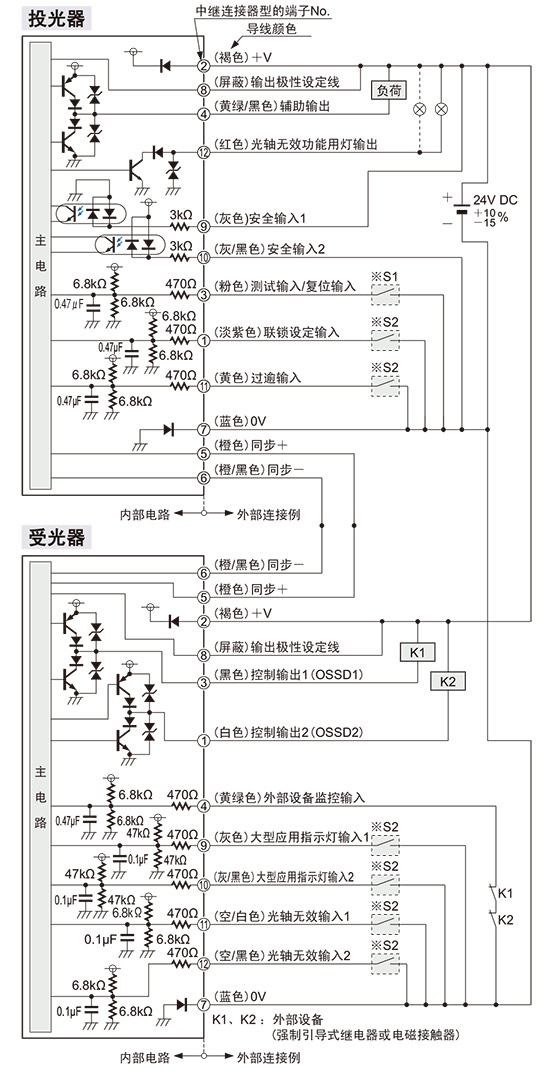

※ S1、S2
|
开关S1 ・ 测试输入/复位输入 手动复位时 Vs～Vs－3.5V（流入电流5mA以下）：OFF（注1） 开路：ON 自动复位时 Vs～Vs－3.5V（流入电流5mA以下）：ON（注1） 开路：OFF 开关S2 联锁设定输入、过逾输入、光轴无效输入1／2、 大型应用指示灯输入1／2 Vs～Vs－3.5V（流入电流5mA以）：有效（注1） 开路：无效 |
fshbg（注1）： Vs为使用中的电源电压。
※ S1、S2
|
开关S1 ・ 测试输入/复位输入 手动复位时 0～＋2.5V（流出电流5mA以下）：OFF 开路：ON 自动复位时 0～＋2.5V（流出电流5mA以下）：ON 开路：OFF 开关S2 联锁设定输入、过逾输入、光轴无效输入1／2、 大型应用指示灯输入1／2 0～＋2.5V（流出电流5mA以下）：有效 开路：无效 |

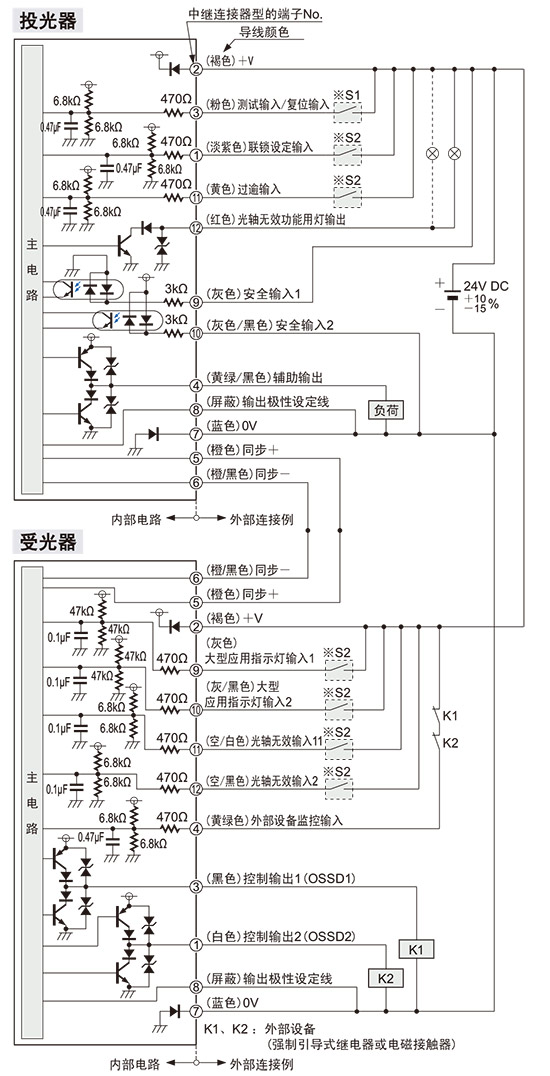

基本配线：仅最低限度动作
▪ 是将投光器和受光器各1台相向对置的一般性连接方法。控制输出(OSSD1/2)在遮光状态下OFF，入光状态时自动ON。辅助 输出用于将外部设备监控功能设为无效。辅助输出上不能连接外部设备。
<以PNP输出使用时>
| 联锁功能 | 无效(自动复位) |
|---|---|
| 外部设备监控功能 | 无效 |
| 辅助输出 | 使用不可 |
| 输出极性设定线 | PNP |
| 安全输入 | 无效 |
| 联锁功能 | 无效（自动复位） |
|---|---|
| 外部设备监控功能 | 无效 |
| 辅助输出 | 使用不可 |
| 输出极性设定线 | NPN |
| 安全输入 | 无效 |
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
| 种类 | 最小检测物体φ14mm(10mm间距) | |||
|---|---|---|---|---|
| 型号 | 中继连接器型 | SF4C-F15-J05 | SF4C-F23-J05 | SF4C-F31-J05 |
| 电缆型 | SF4C-F15 | SF4C-F23 | SF4C-F31 | |
| 光轴数 | 15 | 23 | 31 | |
|
检测高度 (防护高度) |
160mm | 240mm | 320mm | |
| 消耗电流 |
大型应用 指示灯熄灭时 |
投光器：70mA以下 受光器：80mA以下 |
投光器：75mA以下 受光器：85mA以下 |
|
|
大型应用 指示灯亮起时 |
投光器：105mA以下 受光器：110mA以下 |
投光器：110mA以下 受光器：115mA以下 |
||
| PFHd(注1) | 2.29×10-9 | 2.73×10-9 | 3.18×10-9 | |
| MTTFd(注1) | 100年以上 | |||
|
本体重量 (投光器和受光器合计) |
中继连接器型 | 约210g | 约270g | 约340g |
| 电缆型 | 约600g | 约670g | 约730g | |
| 种类 | 最小检测物体φ14mm（10mm间距） | ||||
|---|---|---|---|---|---|
| 型号 | 中继连接器型 |
SF4C-F39 -J05 |
SF4C-F47 -J05 |
SF4C-F55 -J05 |
SF4C-F63 -J05 |
| 电缆型 | SF4C-F39 | SF4C-F47 | SF4C-F55 | SF4C-F63 | |
| 光轴数 | 39 | 47 | 55 | 63 | |
|
检测高度 (防护高度) |
400mm | 480mm | 560mm | 640mm | |
| 消耗电流 |
大型应用 指示灯熄灭时 |
投光器：80mA以下 受光器：90mA以下 |
投光器：85mA以下 受光器：95mA以下 |
||
|
大型应用 指示灯亮起时 |
投光器：115mA以下 受光器：120mA以下 |
投光器：120mA以下 受光器：125mA以下 |
|||
| PFHd(注1) | 3.62×10-9 | 4.06×10-9 | 4.50×10-9 | 4.95×10-9 | |
| MTTFd(注1) | 100年以上 | ||||
|
本体重量 (投光器和受光器合计) |
中继连接器型 | 约400g | 约470g | 约540g | 约600g |
| 电缆型 | 约800g | 约860g | 约930g | 约1,000g | |
(注1)：PFHd ：每小时危险侧故障率、MTTFd ：平均危险侧故障时间。
| 种类 | 最小检测物体φ25mm(20mm间距) | |||
|---|---|---|---|---|
| 型号 | 中继连接器型 | SF4C-H8-J05 | SF4C-H12-J05 | SF4C-H16-J05 |
| 电缆型 | SF4C-H8 | SF4C-H12 | SF4C-H16 | |
| 光轴数 | 8 | 12 | 16 | |
|
检测高度 (防护高度) |
160mm | 240mm | 320mm | |
| 消耗电流 |
大型应用 指示灯熄灭时 |
投光器：70mA以下 受光器：85mA以下 |
投光器：70mA以下 受光器：90mA以下 |
|
|
大型应用 指示灯亮起时 |
投光器：120mA以下 受光器：135mA以下 |
投光器：120mA以下 受光器：140mA以下 |
||
| PFHd(注1) | 1.66×10-9 | 1.90×10-9 | 2.10×10-9 | |
| MTTFd(注1) | 100年以上 | |||
|
本体重量 (投光器和受光器合计) |
中继连接器型 | 约240g | 约300g | 约360g |
|
电缆 型 |
约630g | 约700g | 约760g | |
| 种类 | 最小检测物体φ25mm（20mm间距） | ||||
|---|---|---|---|---|---|
| 型号 | 中继连接器型 |
SF4C-H20 -J05 |
SF4C-H24 -J05 |
SF4C-H28 -J05 |
SF4C-H32 -J05 |
| 电缆型 | SF4C-H20 | SF4C-H24 | SF4C-H28 | SF4C-H32 | |
| 光轴数 | 20 | 24 | 28 | 32 | |
|
检测高度 (防护高度) |
400mm | 480mm | 560mm | 640mm | |
| 消耗电流 |
大型应用 指示灯熄灭时 |
投光器：75mA以下 受光器：95mA以下 |
投光器：80mA以下 受光器：100mA以下 |
||
|
大型应用 指示灯亮起时 |
投光器：120mA以下 受光器：145mA以下 |
投光器：120mA以下 受光器：150mA以下 |
|||
| PFHd(注1) | 2.33×10-9 | 2.54×10-9 | 2.77×10-9 | 2.98×10-9 | |
| MTTFd(注1) | 100年以上 | ||||
|
本体重量 (投光器和受光器合计) |
中继连接器型 | 约420g | 约490g | 约550g | 约610g |
| 电缆型 | 约820g | 约880g | 约950g | 约1,000g | |
(注1)：PFHd ：每小时危险侧故障率、MTTFd ：平均危险侧故障时间。
| 种类 | 最小检测物体φ14mm型 | 最小检测物体φ25mm型 | |
|---|---|---|---|
| 型号 | 中继连接器型 | SF4C-F□-J05 | SF4C-H□-J05 |
| 电缆型 | SF4C-F□ | SF4C-H□ | |
|
适 用 标 准 |
国际标准 |
IEC 61496-1/2(类型4)、ISO 13849-1(类别4、PLe)、 IEC 61508-1〜7(SIL3) |
|
| 日本 | JIS B 9704-1/2(类型4)、JIS B 9705-1(类别4)、JIS C 0508(SIL3) | ||
| 欧州(EU加盟)(注2) |
EN 61496-1(类型4)、EN ISO 13849-1(类型4、PLe)、 EN 61508-1〜7(SIL3)、EN 55011、EN 50178、EN 61000-6-2 |
||
| 北美(注3) |
ANSI/UL 61496-1/2(类型4)、ANSI/UL 508、 UL 1998(2级)、CSA 61496-1/2(类型4)、 CSA C22.2 No.14、OSHA 1910.212、OSHA 1910.217(C)、 ANSI B11.1〜B11.19、ANSI/RIA 15.06 |
||
| 检测距离(有效距离)(注4) | 0.1~3m | ||
| 光軸间距 | 10mm | 20mm | |
| 最小检测物体(注5) | φ14mm的不透明体 | φ25mm的不透明体 | |
| 有效开口角 | 检测距离达3m时，为±2.5°以下(基于IEC 61496-2/UL 61496-2) | ||
| 电源电压 | 24V DC+10-15% 脉动P-P10%以下 | ||
|
控制输出 (OSSD 1、OSSD 2) |
PNP开路集电极晶体管/NPN开路集电极晶体管(切换式) ・最大源电流：200mA ・外加电压：与电源电压相同(控制输出和+V之间) ・剩余电压：2.5V以下(源电流200mA、电缆长10m时) ・漏电流：200μA以下(包括电源OFF时) ・最大负载容量：1μF(空载～最大流出电流) ・负载配线电阻：3Ω以下 ・最大流入电流：200mA ・外加电压：与电源电压相同(控制输出和0V之间) ・剩余电压：2.5V以下(流入电流200mA、电缆长10m时) ・漏电流：200μA以下(包括电源OFF时) ・最大负载容量：1μF(空载～最大流入电流) ・负载配线电阻：3Ω以下 |
||
| 工作模式(输出动作) | 所有光轴入光时ON，1个以上光轴遮光时OFF(光幕传感器内部异常及同步信号异常时OFF。)(注6)(注7) | ||
| 保护电路(短路保护) | 配备 | ||
| 反应时间 | OFF反应时间为9ms以下、ON反应时间为90ms以下 | OFF反应时间为7ms以下、ON反应时间为90ms以下 | |
|
辅助输出 (非安全输出) |
PNP开路集电极晶体管/NPN开路集电极晶体管(切换式) ・最大源电流：100mA ・外加电压：与电源电压相同(辅助输出和+V之间) ・剩余电压：2.5V以下(源电流100mA、电缆长10m时) ・最大流入电流：100mA ・外加电压：与电源电压相同(辅助输出和0V之间) ・剩余电压：2.5V以下(流入电流100mA、电缆长10m时) |
||
| 工作模式(输出动作) | 控制输出ON时OFF、控制输出OFF时ON(出厂时设定。使用手动控制器SFC-HC可变更工作模式。) | ||
| 保护电路(短路保护) | 配备 | ||
| ELCA功能 | 配备(自动减轻干扰) | ||
| 测试输入功能 | 配备 | ||
| 联锁功能 | 配备[手动复位/自动复位(注8)] | ||
| 外部设备监控功能 | 配备 | ||
| 安全输入功能 | 配备(安全用接点) | ||
| 屏蔽功能 | 配备 | ||
| 重启功能 | 配备 | ||
| 大型应用指示灯功能 | 配备 | ||
| 可选功能(注9) |
固定消隐功能、浮动消隐功能、 辅助输出切换功能、安全输入功能(安全用传感器)、 大型应用指示灯设定变更功能、联锁设定变更功能、 外部设备监控设定变更功能、屏蔽设定变更功能、 重启设定变更功能、保护功能 |
||
| 污染度 | 3 | ||
| 使用标高 | 2,000m以下（注10） | ||
|
环 境 性 能 |
保护构造 | IP67/IP65(IEC) | |
| 使用环境温度 | -10〜+55℃(注意不可结露、结冰)、存储时：-25〜+60℃ | ||
| 使用环境湿度 | 30〜85%RH、存储时：30〜85%RH | ||
| 使用环境照明度 | 白炽灯：受光面照明度5,000Rx以下 | ||
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 | ||
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表 | ||
| 耐振动 | 频率10〜55Hz 双振幅0.75mm X,Y和Z方向各2小时 | ||
| 耐冲击 | 加速度300m/s2(约30G) X,Y和Z方向各3次 | ||
| 投光元件 | 红外LED(投光波峰波长：855nm) | ||
| 材质 | 本体外壳：聚碳酸酯合金，检测面：聚碳酸酯合金、MS-SFC-1(标准安装支架)：SUS | ||
| 电缆 | 中继连接器型 | 附截面积为0.15mm2(电源线为0.2mm2) 12芯带连接器耐热PVC电缆0.5m | |
| 电缆型 | 附截面积为0.15mm2(电源线为0.2mm2) 12芯带连接器耐热PVC电缆5m | ||
| 电缆延长 | 使用0.2mm2以上的电缆时，投光器和受光器的全长均可延长至40.5m(注11)(注12) | ||
| 附件 |
MS-SFC-1(标准安装支架)：1套、 SF4C-TR14(测试杆)：1根 |
MS-SFC-1(标准安装支架)：1套、 SF4C-TR25(测试杆)：1根 |
|
(注12):同期＋线(橙)及同期－线(橙/黑)在使用专用电缆以外的电缆延长的情况下，请使用0.2mm2以上的带屏蔽的双胶电缆。

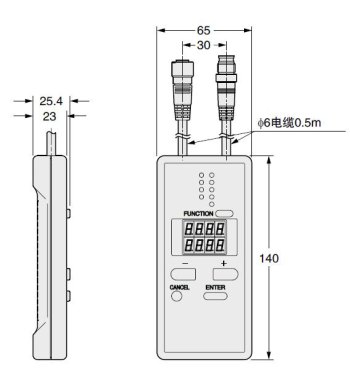

| 型号 | SFC-HC |
|---|---|
| 电源电压 | 24V DC+10-15% 脉动P-P10%以下(与光幕传感器的电源通用) |
| 消耗电流 | 65mA以下 |
| 通信方式 | RS-485双向通信(专业程序) |
| 数字式指示灯 | 4位红色LED显示×2(显示选择光轴、设定内容等) |
| FUNCTION指示灯 | 绿色LED×9(功能设定时亮起) |
| 功能 |
固定消隐功能/浮动消隐功能／ 辅助输出切换功能/安全输入设定变更功能／ 大型应用指示灯设定变更功能／屏蔽设定变更功能／ 联锁设定变更功能/外部设备监控设定变更功能／ 重启设定变更功能60s/保护功能 |
| 使用环境温度 |
-10〜+55℃(注意不可结露、结冰)、 存储时：-25〜+70℃ |
| 使用环境湿度 | 30〜85%RH、存储时：30〜85%RH |
| 耐电压 | AC1,000V 1分钟 所有电源连接端子与外壳之间 |
| 绝缘电阻 | 所有电源连接端子与外壳之间，20MΩ以上，基于DC500V的高阻表 |
| 重量 | 本体重量：约200g |

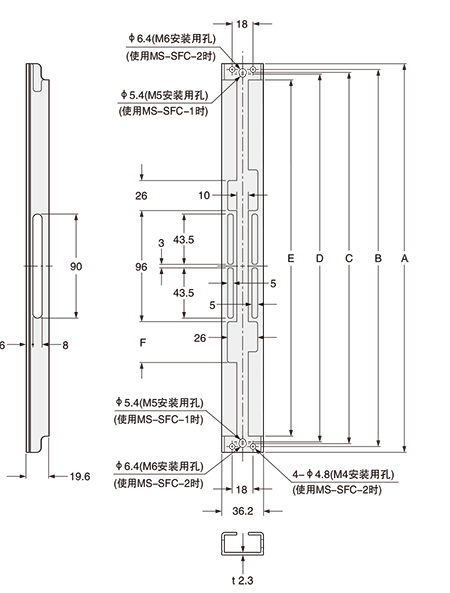

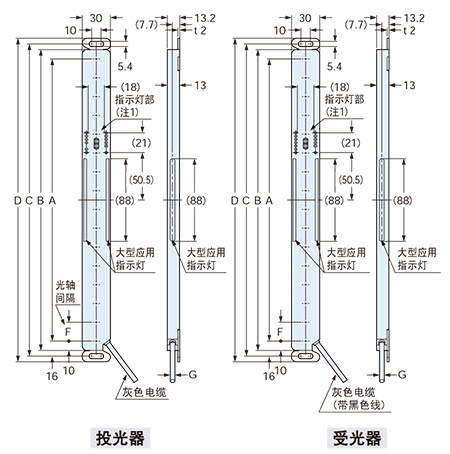

超薄型光幕传感器

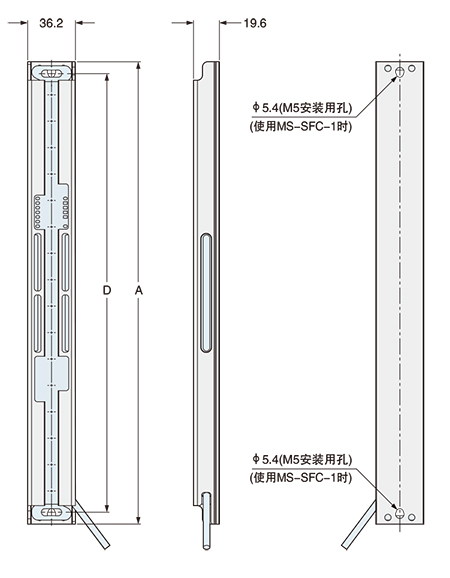

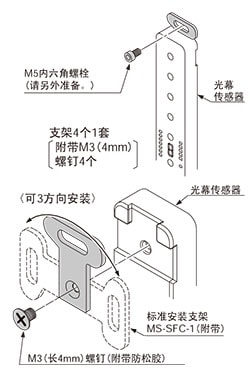

安装支架安装图
下图所示为安装了标准安装支架MS-SFC-1(附带)后的状态。
<中间安装>
<无死角安装>
(注1): 上图是SF4C-H□·指示灯部的尺寸。
SF4C-F□的情况下，下图所示数字式异常指示灯(红色)的位置不同。
另外，SF4C-F15□没有装备数字式异常指示灯(红色)。
<中继连接器型SF4C-H□-J05的连接器部>
| 型号 | A | B | C | D | E | |
|---|---|---|---|---|---|---|
| SF4C-F15(-J05) | SF4C-H8(-J05) | 140 | 160 | 172 | 184 | 130 |
| SF4C-F23(-J05) | SF4C-H12(-J05) | 220 | 240 | 252 | 264 | 210 |
| SF4C-F31(-J05) | SF4C-H16(-J05) | 300 | 320 | 332 | 344 | 290 |
| SF4C-F39(-J05) | SF4C-H20(-J05) | 380 | 400 | 412 | 424 | 370 |
| SF4C-F47(-J05) | SF4C-H24(-J05) | 460 | 480 | 492 | 504 | 450 |
| SF4C-F55(-J05) | SF4C-H28(-J05) | 540 | 560 | 572 | 584 | 530 |
| SF4C-F63(-J05) | SF4C-H32(-J05) | 620 | 640 | 652 | 664 | 610 |
| 型号 | F | G |
|---|---|---|
| SF4C-F□(-J05) | 10 | ø5 |
| SF4C-H□(-J05) | 20 |
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
光幕传感器

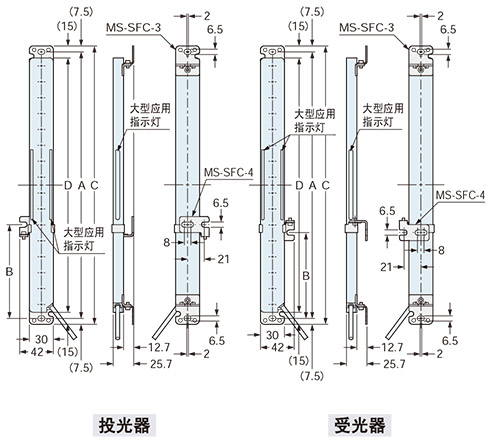

安装支架安装图
下图所示为已安装多功能安装支架MS-SFC-3（另售）多功能中间支撑支架MS-SFC-4（另售）后的状态。
<背面安装时>
<无死角安装>
(注1): 使用以下机型时，请务必安装MS-SFC-4。
・SF4C-F55(-J05)、SF4C-F63(-J05)
・SF4C-H28(-J05)、SF4C-H32(-J05)
| 型号 | 中间支撑支架 | A | A' | B | B' | C | D | |
|---|---|---|---|---|---|---|---|---|
| SF4C-F15(-J05) | SF4C-H8(-J05) | - | 175 | 116 | - | - | 190 | 160 |
| SF4C-F23(-J05) | SF4C-H12(-J05) | - | 255 | 196 | - | - | 270 | 240 |
| SF4C-F31(-J05) | SF4C-H16(-J05) | - | 335 | 276 | - | - | 350 | 320 |
| SF4C-F39(-J05) | SF4C-H20(-J05) | - | 415 | 356 | - | - | 430 | 400 |
| SF4C-F47(-J05) | SF4C-H24(-J05) | - | 495 | 436 | - | - | 510 | 480 |
| SF4C-F55(-J05) | SF4C-H28(-J05) | ○ | 575 | 516 | 233～338 | 209～309 | 590 | 560 |
| SF4C-F63(-J05) | SF4C-H32(-J05) | ○ | 655 | 596 | 278～378 | 249～349 | 670 | 640 |
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

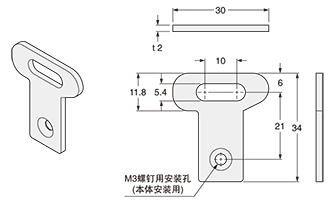

标准安装支架(附带)
材质：SUS304
本体重量：约32g(4个)
捆包重量：约35g
支架4个1套[M3(长4mm)螺钉4个附带]

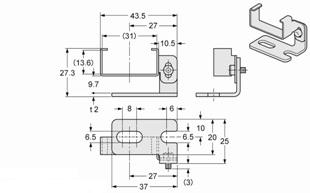

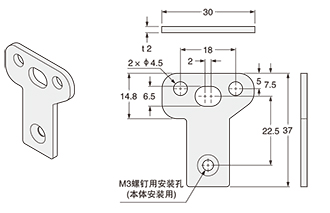

NA2-N互换安装支架(另售)
材质：SUS304
本体重量：约36g（4个）
捆包重量：约40g
支架4个1套[M3（长4mm）螺钉4个附带]
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
多用途支架(另售)
材质：SUS304
本体重量：约75g（4个）
梱包重量：约90g
支架4个1套[M3（长4mm）螺钉4个附属]
多用途支架用中间保持支架(另售)
材质：SUS304
本体重量：约40g（2个）
梱包重量：约60g
支架2个1套
金属保护外壳(另售)
安装图
下图所示为已安装SF2C-H□金属保护外壳(MS-SFCH-□)后的状态。
| 型号 | A | B | C | D | E | F | 本体重量(2个) |
|---|---|---|---|---|---|---|---|
| MS-SFCH-8 | 190 | 180 | 175 | 172 | 162 | 26 | 约160g |
| MS-SFCH-12 | 270 | 260 | 255 | 252 | 242 | 35 | 约240g |
| MS-SFCH-16 | 350 | 340 | 335 | 332 | 322 | 35 | 约340g |
| MS-SFCH-20 | 430 | 420 | 415 | 412 | 402 | 35 | 约420g |
| MS-SFCH-24 | 510 | 500 | 495 | 492 | 482 | 35 | 约520g |
| MS-SFCH-28 | 590 | 580 | 575 | 572 | 562 | 35 | 约600g |
| MS-SFCH-32 | 670 | 660 | 655 | 652 | 642 | 35 | 约700g |
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

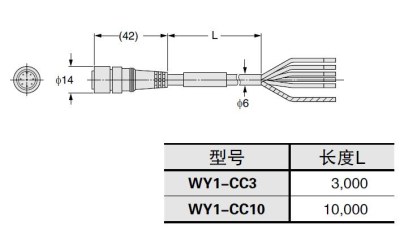

单侧带连接器的连接电缆(另售)
SFC-WY1
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Y型连接器
手动控制器(另售)
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
控制单元(另售)
0755-8376 0390 (10线)
粤公网安备 44030402002097号
扫一扫,关注我们
