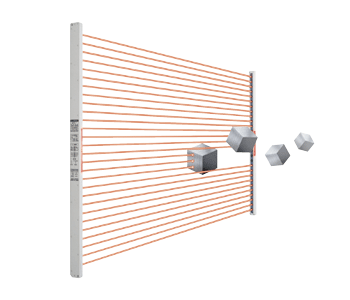

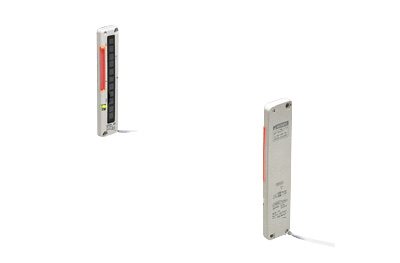

超薄身13mm　最大检测高度540mm

UL 、CE 、Korean S Mark 已取得。
CE : EMC指令
UL : Recognition认证
韩国S标志 : 仅NA2-□-K

 特点

最大检测高度540mm(28光轴)

清晰易见的大型作业指示灯

投光器和受光器两面都装有清晰易见的红色作业指示灯，高度为102mm。 当检测输出直接连接作业指示灯输入时，还可作为大型工作状态指示灯使用。

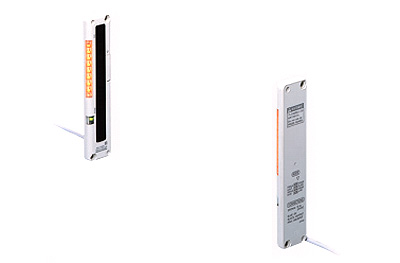

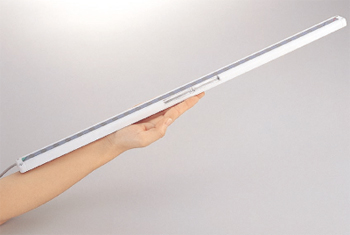

仅13mm厚的超薄身材

仅13mm厚，30mm宽，薄身NA2-N系列。与您的设备正好吻合，不会干扰作业。

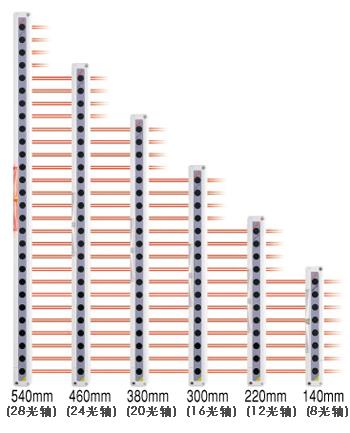

6种检测高度

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

除原有的12、16和20光轴型外，此系列还包括8、24和28光轴型。有检测高度从540mm(28光轴)至140mm(8光轴)的多种型号可供选择。

并行安装的防干扰设置

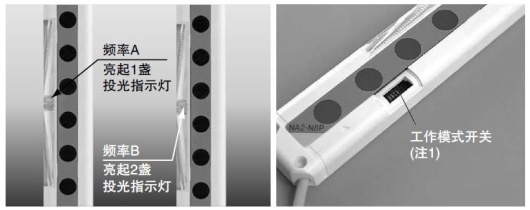

将两个传感器设为不同的投光频率以防止相互干扰。同时使用两个传感器可进行更广区域的检测。设定频率可根据亮起的投光指示灯数量确定。

方便的投光停止功能

通过输入一个外部信号可停止光轴输出。当开始操作时此为有用的测试运行功能。

可选亮起动作

全球适用

符合CE标志的EMC指定，并取得UL Recognition认证。另备有已取得韩国S标志认证的产品。另外，还备有在欧洲需求量较大的PNP输出型。

 使用注意事项

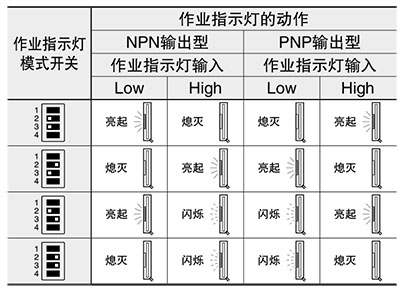

作业指示灯动作选择

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

▪ 通过工作模式开关的设定可选择作业指示灯的动作。

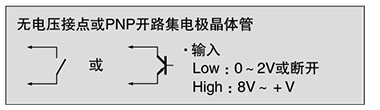

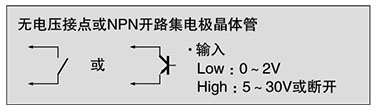

作业指示灯输入信号条件

(注1): 断开时，请进行绝缘处理。

安装

▪ 使用带垫圈的M4螺丝和M4螺母，紧固扭矩应在0.5N·m以下。 安装过程中，请勿用力弯曲或扭转传感器。 (请另行准备螺丝和螺母。)

各部名称与功能

		名　称	内　容
投   光   器	1	投光频率 切换开关
	2	作业指示灯工作 模式开关
	3
	4	作业指示灯／ 投光停止输入转换开关
	5	作业指示灯 （红色LED）	当作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式。
	6	投光指示灯 （绿色LED×2）	当投光时，亮起。设定频率A时1个LED亮起，设定频率B时2个LED亮起。
受   光   器	7	作业指示灯 （红色LED）	当作业指示灯输入时，亮起、闪烁或熄灭，由工作模式开关选择亮起形式。
	8	稳定入光指示灯 （绿色LED）	稳定入光时亮起	当通过输出的电流过量时，由于短路保护电路的操作，稳定入光指示灯和受光器上的工作状态指示灯会同时闪烁。
	9	工作状态指示灯 （红色LED）	遮光时亮起

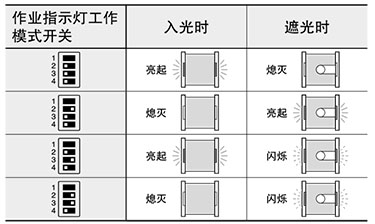

将作业指示灯用作大型工作状态指示灯时

▪ 通过把第4个工作模式开关设定在OFF侧并且把投光器上的输入(粉色)与受光器上的输出(黑色)相连接，可将作业指示灯用作大型工作状态指示灯。

(注1): 如果把作业指示灯用作大型工作状态指示灯，请确保把第4个工作模式开关设定在OFF侧，如设定在ON侧，作业指示灯不会亮起或闪烁。

电缆的拉出方向

▪ 请使投光器和受光器的电缆拉出方向保持一致。 方向相反时，不会变为入光状态。

投光停止功能

▪ 当第4个工作模式开关设定在ON侧，并且投光器上的输入(粉色)为High(PNP输出型：Low)时，投光停止。由于无检测物体时输出能设为ON/OFF，此功能可用于起始检测。当输出根据投光停止输入的开、关进行追踪时可判定为正常，不进行追踪时则可判定为传感器异常。

工作模式开关的设定

OFF	ON

(注1): 当设定投光停止功能时，作业指示灯(红色)不会亮起或闪烁。

(注2): 当投光停止时，投光器上的投光指示灯(绿色)不亮。

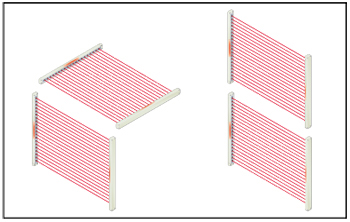

防干扰功能

▪ 由于设定了不同的投光频率，两套传感器可如下图所示紧贴安装。
可根据投光器上投光指示灯的LED亮起数检查投光频率。

	工作模式开关	投光指示灯（投光器）
传感器A
传感器B

配线

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

• 请务必在切断电源的状态下进行配线作业。
• 请确认电源的波动，以免电源输入超过额定范围。
• 使用市售的开关调节器时，请务必将电源的框架式接地(F.G.)端子接地。
• 在传感器安装部周围使用作为干扰发生源的设备(开关调节器、变频马达等)时，请务必将设备的框架式接地(F.G.)端子接地。
• 请避免与高压线和动力线并行配线，或使用同一配线管。否则会因电磁感应而导致误动作。

符合CE的使用条件

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

▪  将本产品作为符合CE标志的产品进行使用时，必须进行下列处理。

请在电缆上安装铁氧体磁芯。

使用铁氧体磁芯时，请准备好下述产品2件(或类似产品)。 <推荐产品> ・ ESD-SR-110［NEC东金株式会社］ ・ ZCAT1730-0730A（-BK）［TDK(株)制］ ・ E04SR170730A［星和电机(株)制］

其它

• 使用时，请避开电源接通时的过渡状态(500ms)。
• 请勿在蒸气、灰尘等较多的场所使用。
• 请勿使产品和稀释剂等有机溶剂或水、油以及油脂直接接触。
• 快速起动式、高频点亮式荧光灯的光束会给检测造成影响。虽然因传感器类型而有所差异，但还应注意不要使光束直接投射到传感器上。

 用途

检测路径不确定的下落工件                                     检查卷筒

防止错误检选

※使用无光泽管
注意： 设置传感器时，请注意避免管上的反射光入光。

 检测特性

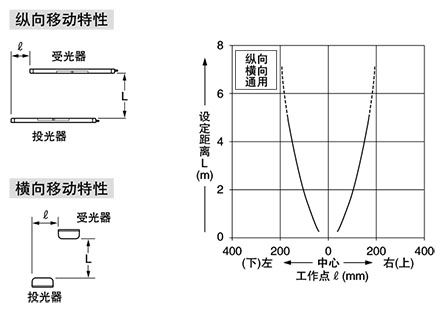

平行移动特性（所有型号）

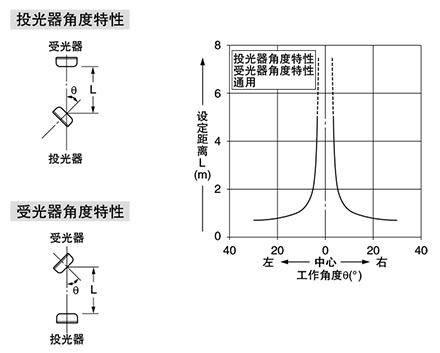

角度特性(所有型号)

回路・连接

NPN输出型

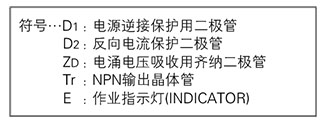

输入・输出电路图

(注1): 当投光器上第4个工作模式开关设定在OFF侧时，输入(粉色)是作业指示灯输入，开关在ON侧时是投光停止输入。

(注2): 作业指示灯用作大型工作状态指示灯时，将投光器上的输入(粉色)与受光器上的输出(黑色)相连接。

(注3): 当设定投光停止输入时，作业指示灯不会亮起或闪烁。

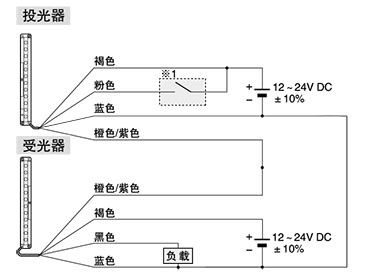

连接图

※ 1

(注1): 作业指示灯及投光停止输入的动作请参阅使用注意事项。

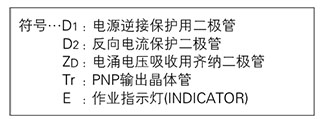

PNP输出型

(注1): 当投光器上第4个工作模式开关设定在OFF侧时，输入(粉色)是作业指示灯输入，开关在ON侧时是投光停止输入。

(注2): 作业指示灯用作大型工作状态指示灯时，将投光器上的输入(粉色)与受光器上的输出(黑色)相连接。

(注3): 当设定投光停止输入时，作业指示灯不会亮起或闪烁。

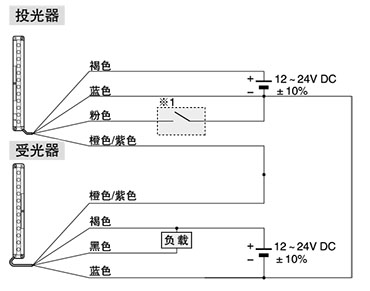

连接图

※ 1

(注1): 作业指示灯及投光停止输入的动作请参阅使用注意事项。

 种类

种类	形状	检测距离	型号 (注1)	光轴数	检测高度 (mm)	输出
NPN输出型		5m	NA2-N8	8	140	NPN开路集电极晶体管
			NA2-N12	12	220
			NA2-N16	16	300
			NA2-N20	20	380
			NA2-N24	24	460
			NA2-N28	28	540
PNP输出型			NA2-N8-PN	8	140	PNP开路集电极晶体管
			NA2-N12-PN	12	220
			NA2-N16-PN	16	300
			NA2-N20-PN	20	380
			NA2-N24-PN	24	460
			NA2-N28-PN	28	540

(注1)：产品的铭牌上所标记的型号带“P”符号的机型为投光器，带“D”符号的机型为受光器。

5m电缆长度型

NPN输出型中备有5m电缆长度型(标准长度为3m)。
请在型号末尾加注“-C5”进行订购。
(例)NA2-N8的5m电缆长度型为“ NA2-N8-C5”

韩国S标志认证通过产品

NPN输出型(5m电缆长度型除外)备有通过韩国S标志认证的产品。
请在型号末尾加注“-K”进行订购。
(例)NA2-N8的韩国S标志认证通过产品为“ NA2-N8-K”

可选件

(注1)：请勿将传感器安装支架固定在传感器的前面。



狭缝透光罩   OS-NA2-N□	传感器安装支架 MS-NA1-1	传感器安装支架 MS-NA2-1	传感器支撑支架 MS-NA3-N□
狭缝透光罩可保证投光或受光的光轴 数，因而减少了相邻传感器间的干扰。 当光线太强穿过物体时也可使用。卸 下前罩(铭牌)，使用狭缝透光罩时检 测距离缩短。	附带带垫圈的M4螺丝、螺母和挂钩	附带带垫圈的M4螺丝、螺母、挂钩和垫片。



 规格

 尺寸图

   单位mm

NA2-N□
NA2-N□-PN

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

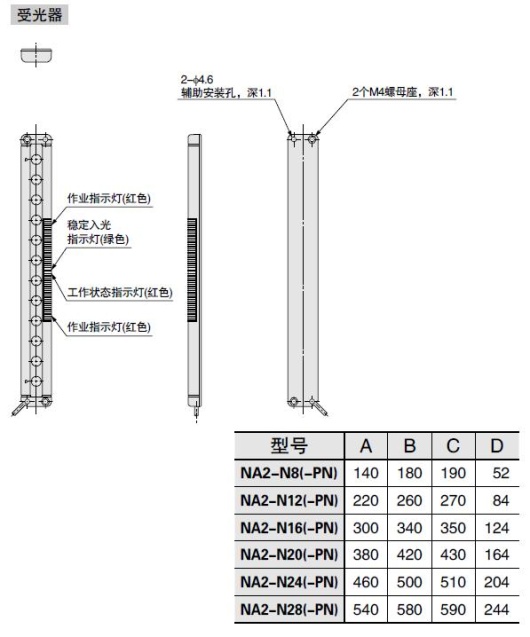

传感器

(注1)：从正面看，NA2-N8(-PN)安装在右侧。

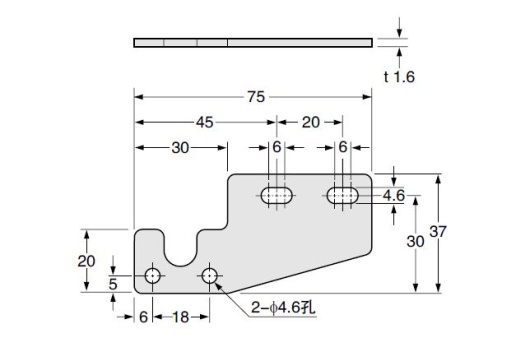

MS-NA1-1

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

传感器安装支架(另售)

材质： SPCC(光泽镀锌) 4个支架为一套 [附带8个带垫圈的M4螺丝(长18mm)(使用4个带垫圈的螺丝)，8个螺母，4个挂钩和4个带垫圈的M4螺丝(长15mm)，带垫圈的M4螺丝(长15mm)不可用于NA2-N系列。]

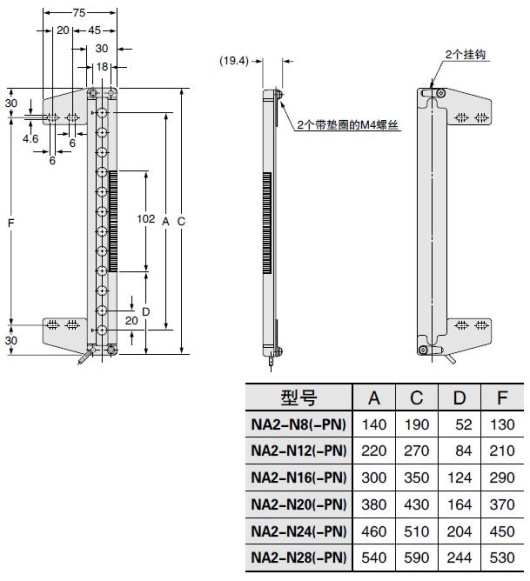

安装图
受光器安装图

MS-NA2-1

材质： SPCC(光泽镀锌)

4个支架为一套
[附带8个带垫圈的M4螺丝(长18mm)(使用4个带垫圈的螺丝)，8个螺母，4个挂钩，4个垫片和4个带垫圈的M4螺丝(长15mm)，带垫圈的M4螺丝(长15mm)不可用于NA2-N系列。]

安装图
受光器安装图

MS-NA3-N□

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

传感器支撑支架(另售)

安装图
受光器安装图
