  • PV260

PV260

类别:图像处理装置

简介: 特点:4大功能支持机械手的高效操作,能有效削减工时;自动校准功能;示教辅助功能;工具坐标系补偿功能;直接通信功能。

全国咨询服务热线:0755-8376 0390 (10线)

立即采购在线咨询

  • 基本信息
  • 用途
  • 单元一览
  • 规格
  • 尺寸图
  • 软件

机械手的预设更加简单!真正的机械手视觉系统




CE 已取得。
CE : EMC指令


 特点


4大功能支持机械手的高效操作,能有效削减工时
-----------------------------------------------------------------------------------------------------------


1.自动校准功能


在PV260产品中只需在3~4处登录坐标,即可简单地将摄像机坐标系转换为机械手坐标系。



■优点
1.比手动操作更加简单,并且能够缩短作业时间。
2.即使摄像机的设置位置发生偏移也能快速地予以修复。
3.可消除由于操作者差异带来的精度的偏差。


2.示教辅助功能


可观看拍摄的图像的同时在PV260设定画面上进行机械手的示教作业,以此取代了以往那样在操作机械手专用的示教盒同时进行示教 作业的方式。用操作手柄操作可实现直观性的示教作业。



  • 不需要示教操作的技能
  • 便于在难以进行示教作业的场所使用
  • 提高了设备的安全性
  • 减轻重复进行示教的工作负担

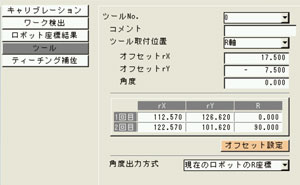

3.工具坐标系补偿功能


只需登录安装在机械手本体上的工具的2点坐标,即可通过自动计算,将工具坐标系转换为机械手坐标系。








4.直接通信功能


能够与各生产厂家的机械手进行直接通信。只需选择机械手制造厂和机器人种类等简单操作便可实现通信,因此可以削减PLC编程工时。







可利用操作手柄进行机械手的工作。

能够通过操作手柄的操作来驱动机械手工作。 能够轻而易举地进行自动校准及示教辅助等拍摄位置的调整。



设定软件 PVWIN260

能在PC上再现作为机械手视觉系统的检查结果。
利用连续模拟和数据采集,能够高效率地进行设定数据的制作、修改以及验证作业 。



 用途

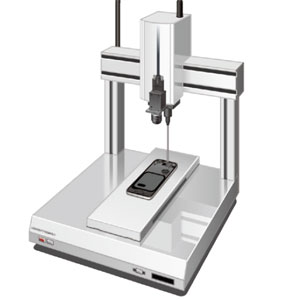

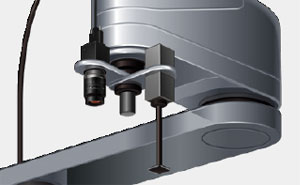

拧螺钉(台式机械手)

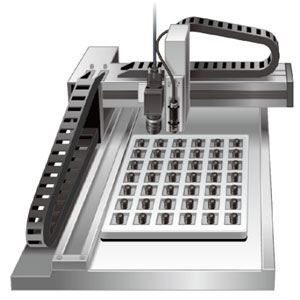

焊接镜头(直交型机械手)

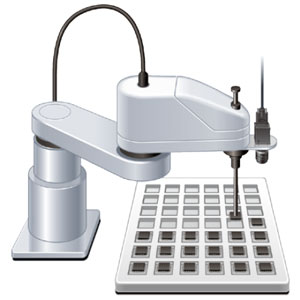

IC码垛(平面关节型机械手)


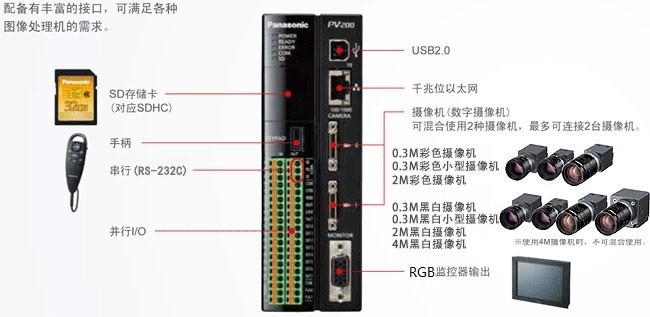

 系统构成



 种类


本机

项目 规格 订货产品号
图像处理装置 PV260

PhotoMOS输出 2摄像机型
(连接摄像机:彩色/黑白)

ANPV0262ADP


摄像机・手柄・监控器・摄像机安装支架

项目 规格 订货产品号
摄像机 0.3M彩色摄像机 0.3M ANPVC2040
0.3M彩色小型摄像机 0.3M ANPVC6030
2M彩色摄像机 2M ANPVC2260
0.3M黑白摄像机 0.3M ANPVC1040
0.3M黑白小型摄像机 0.3M ANPVC5030
2M黑白摄像机 2M ANPVC1210
4M黑白摄像机 4M ANPVC1470 (注1)
摄像机电缆 3m ANPVC8103
5m ANPVC8105 (注3)
10m ANPVC8110 (注3)
耐弯曲摄像机电缆 3m ANPVC8103R
5m ANPVC8105R (注3)
10m ANPVC8110R (注3)
小型摄像机用电缆 3m ANPVC8203
5m ANPVC8205
10m ANPVC8210
手柄 附带3m电缆:CE品 ANPVP03
附带10m电缆:CE品 ANPVP10
镜头 0.3M摄像机用 f=6 C带锁镜头 ANB842NL
f=8.5 C带锁镜头 ANB843L (注2)
f=16 C带锁小型镜头 ANB845NL
f=25 C带锁小型镜头 ANB846NL
f=50 C带锁镜头 ANB847L
f16 C带锁超小型镜头 ANM88161 (注2)
f=25 C带锁超小型镜头 ANM88251 (注2)
f=50 C带锁小型镜头 ANM88501
百万像素摄像机用 f=16 C带锁镜头 ANPVL162
f=25 C带锁镜头 ANPVL252
f=50 C带锁镜头 ANPVL502
中间环(注4) C带锁/CS带锁透镜共用 环套(40, 20, 10, 5, 1, 0.5mm 各1个) ANB848
5mm中间环 1个 ANB84805
推荐监控器(电缆) XGA监控器 DC24V、10.4英寸 ANPVM11021
VGA监控器・XGA监控器用 监控器电缆:3m ANMX83313
监控器电缆:5m ANMX83315
其他 摄像机安装支架
(4M彩色摄像机用)
- ANPVH005
(注1) 摄像机电缆仅限使用3m。
(注2) ANB843L、ANM88161、ANM88251 无法与0.3M黑白小型摄像机组合使用。
(注3) ANPVC8105、ANPVC8110、ANPVC8105R、ANPVC8110R 无法用于4M黑白摄像机。
(注4) 若购买摄像机,将附上中间环(1mm×2个、0.5mm×1个)。


 尺寸图

  •   单位mm

本体(控制器)
摄像机
摄像机电缆

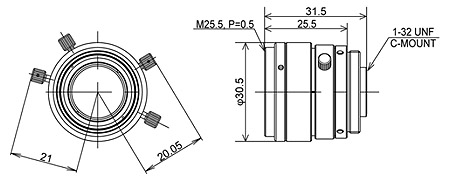

镜头
中间环
显示器/显示器电缆
摄像机安装支架(ANPVC1470用)
操作手柄
LED照明用数字电源


本机(控制器)
-----------------------------------------------------------------------------------------------------------

ANPV0262ADP



摄像机

-----------------------------------------------------------------------------------------------------------

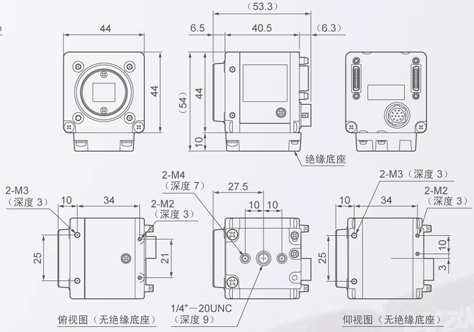

0.3M彩色・黑白摄像机 ANPVC2040・ANPVC1040
2Mカ彩色・黑白摄像机 ANPVC2260・ANPVC1210



0.3M黑白小型摄像机 ANPVC5030
0.3M彩色小型摄像机 ANPVC6030



4M黑白摄像机 ANPVC1470



摄像机电缆

-----------------------------------------------------------------------------------------------------------

摄像机电缆

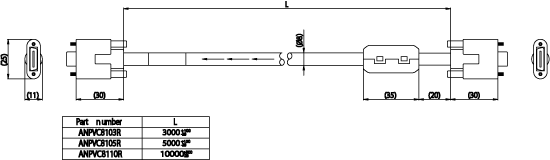

耐弯曲摄像机电缆

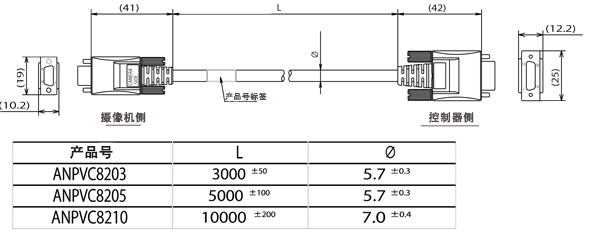

小型摄像机用电缆



镜头

-----------------------------------------------------------------------------------------------------------

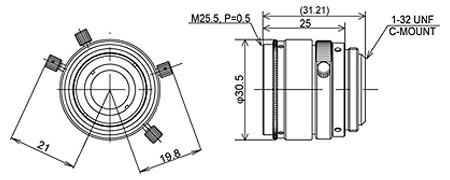

0.3M摄像机用镜头

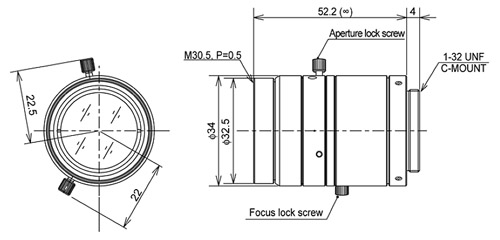

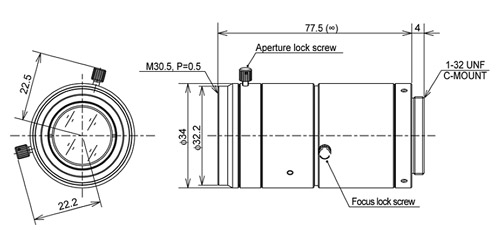

ANB842NL



ANB843L



ANM88161



ANM88251



ANM88501



百万像素摄像机用镜头

-----------------------------------------------------------------------------------------------------------

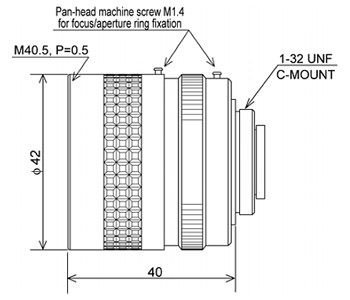

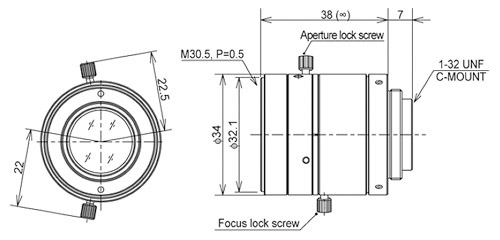

ANPVL162



ANPVL252



ANPVL502

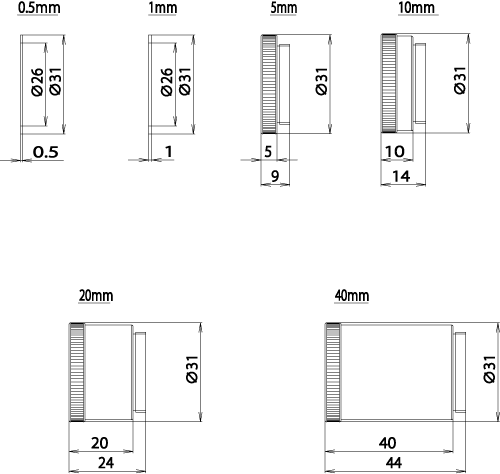

中间环

-----------------------------------------------------------------------------------------------------------

中间环

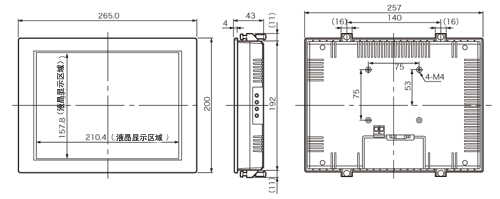

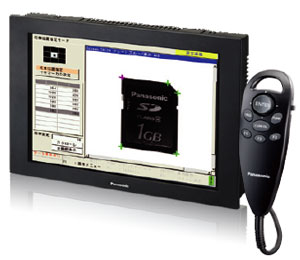

显示器/显示器电缆

-----------------------------------------------------------------------------------------------------------

XGA显示器(10.4英寸)

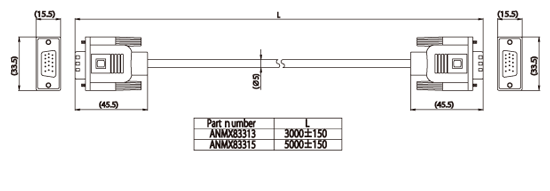

VGA监视器电缆

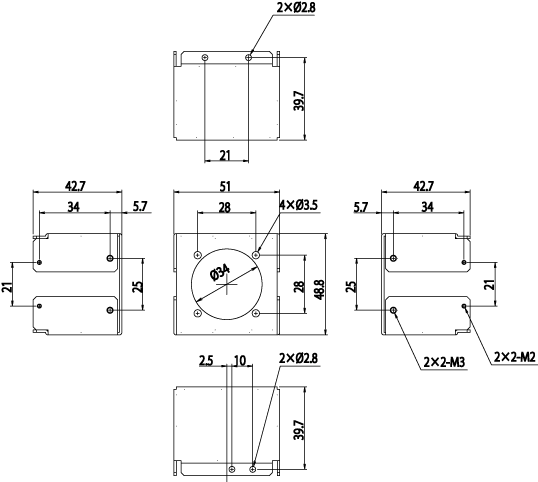

摄像机安装支架(ANPVC1470用)

-----------------------------------------------------------------------------------------------------------

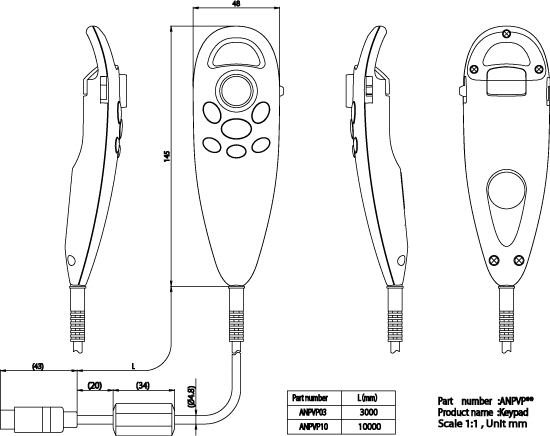

操作手柄

-----------------------------------------------------------------------------------------------------------

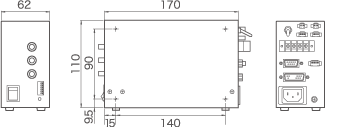

LED照明用数字电源

-----------------------------------------------------------------------------------------------------------

ANB86001



ANB86003



订购:PV260
