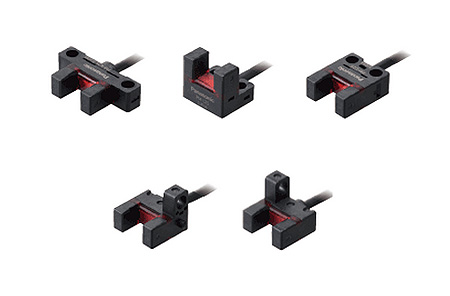

实现小巧紧凑!

UL/C-UL 、CE 、Korean S Mark 已取得。
UL : Recognition认证
CE : EMC指令
韩国S标志 :仅限NPN输出型·1m电缆长度型

 特点

^※
标配3个保护电路

机身虽小，却在所有机型中标配
1.电源逆接保护电路
2.输出逆接保护电路
3.输出短路保护电路
通过以上电路的标准配备，大幅减少了因错误配线造成传感器故障所导致的风险。

^※
行业首创！保护构造IP64

采用本公司独特的整体成型法，使得检测面和主体之间没有任何间隙。大大减少了因水滴飞溅、灰尘等造成故障的可能性。

※照片为PM-L45。

^※
投光、受光部间距为6mm，留有余量

检测部位的外形尺寸和本公司以往产品相同，通过将投光•受光部分厚度各减少0.5mm，可使投光•受光间隔扩大1mm。大大降低了检测物体和检测部位发生冲击的危险性。

(单位 : mm) ※照片为PM-K45。

^※
根据投光、受光标记轻松调整

可从前后•左右对光轴的上下位置进行确认。可轻松调整检测物体的位置。

※照片为PM-K45。

^※
大而清晰多角度动作指示灯

搭载投光时会自动打开的大型作业指示灯（橙色）。不仅可以进行从上方确认，还可从侧面进行确认。


^※
  小巧紧凑

  和公司以往产品安装螺距相同，全部机种实现大幅省空间化。
  而且还可轻松置换以往产品。

※截至2016年3月本公司调查

  M3螺丝轻松安装！

  用M3螺丝固定住2个点，即可简单进行安装。
  (M3螺丝•垫圈等请另外单独准备。)

强烈的振动•冲击

用树脂将电缆和内部电路结合部位等应力集中位置覆盖住，这一结构可有效降低因振动、冲击造成的故障风险。

 使用注意事项

安装

• 用螺丝固定主体时，请严格遵守以下条件。

螺丝	弹簧垫圈	平垫圈	紧固扭矩
M3螺丝	1枚	ø6mm（小型圆形）	0.5N・m

关于延长电缆

• 若使用截面积为0.3mm²以上的电缆全长可延长至100m，但延长电缆会造成电压降低，因此，请确保传感器的带连接器电缆一侧以及端子上的供给电压处于额定范围内。

不过，当包括传感器附带电缆在内的电缆全长为下列数值时，则无需确认电压。

延长电缆 导线导体截面积	电缆全长
0.08～0.1mm2	5m
0.2mm2	10m
0.3mm2	20m

使用韩国S-mark合规品时

• 连接到本产品上的电源线及输出线请控制在10m以内。

其他

• 本产品是以在工业环境中使用为目的而开发/制造。
• 由于是设备内置型，因此，在抗干扰光束方面并未采取特别的措施。请注意不要使光束直射受光部。

• 使用时请避开通电时的过渡状态（50ms）
• 在灰尘较多的作业现场使用时，请定期使用干燥、柔软的布等将投光、受光部位擦拭干净。
• 传感器附近有马达、电磁线圈以及电磁阀等会产生较大电涌的装置时，请在该装置上安装电涌吸收器。此外，请避免与动力线并行配线，与此同时，在传感器的＋V和0V之间连接电容器，确认电涌已完全消失后再使用。

 用途

托板的定位 检测到挡板※时托板自动停止。

检测移动体的原点及超限运动 利用台座挡板※检测原点及超限运动。

※挡板指的是使传感器进行作业的检出物体。

检测旋转体的原点
在旋转体上开缝，检测原点。

 回路・连接

NPN输出型

输入·输出电路图

(注1) :	不使用的输出线请务必进行绝缘处理。

连接图

(注1) :	不使用的输出线请务必进行绝缘处理。

输出动作

	导线颜色	输出动作
输出1	黑	入光时ON
输出2	白	遮光时ON

PNP输出型

输入·输出电路图

(注1) :	不使用的输出线请务必进行绝缘处理。

连接图

(注1) :	不使用的输出线请务必进行绝缘处理。

输出动作

	导线颜色	输出动作
输出1	黑	入光时ON
输出2	白	遮光时ON

 种类

小型・电缆型

种类	形状 (mm)	检测距离	型号	电缆长度	输出	输出动作
K 型		6mm (固定)	PM-K45	1m	NPN开路集电极 晶体管	装备2种输出 入光时ON／ 遮光时ON
			PM-K45-C3	3m
			PM-K45-P	1m	PNP开路集电极 晶体管
			PM-K45-P-C3	3m
T 型			PM-T45	1m	NPN开路集电极 开路集电极
			PM-T45-C3	3m
			PM-T45-P	1m	PNP开路集电极 晶体管
			PM-T45-P-C3	3m
L 型			PM-L45	1m	NPN开路集电极 晶体管
			PM-L45-C3	3m
			PM-L45-P	1m	PNP开路集电极 晶体管
			PM-L45-P-C3	3m
Y 型			PM-Y45	1m	NPN开路集电极 晶体管
			PM-Y45-C3	3m
			PM-Y45-P	1m	PNP开路集电极 晶体管
			PM-Y45-P-C3	3m
F 型			PM-F45	1m	NPN开路集电极 晶体管
			PM-F45-C3	3m
			PM-F45-P	1m	PNP开路集电极 晶体管
			PM-F45-P-C3	3m
R 型			PM-R45	1m	NPN开路集电极 晶体管
			PM-R45-C3	3m
			PM-R45-P	1m	PNP开路集电极 晶体管
			PM-R45-P-C3	3m

(注1)：	型号名称末尾带"-C3"”的机种为3m电缆长度型。

连接用连接器（e-CON）推荐产品介绍

3M日本(株)制
适用连接器：37104-4080-G00 FL

 规格

种类		小型・电缆型
			3m电缆长度型
型号	NPN输出	PM-□45	PM-□45-C3
	PNP输出	PM-□45-P	PM-□45-P-C3
检测距离		6mm(固定)
最小检测物体		0.8mm×1.2mm不透明体
应差（迟滞）		0.05mm以下
重复精度		0.01mm以下
电源电压		5V DC～24V DC±10%　脉动P-P10%以下
消耗电流		15mA以下
输出		NPN开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出和0V间) ・剩余电压：2V以下(流入电流50mA)、1V以下(流入电流16mA) PNP开路集电极晶体管 ・最大流出电流：50mA ・外加电压：30V DC以下(输出和+V间) ・剩余电压：2V以下(流出电流50mA)、1V以下(流出电流16mA)
	输出动作	入光时ON／遮光时ON　装备2种输出
	短路保护	装备
反应时间		入光时：20μs以下、遮光时：80μs以下 (最大反应频率为3kHz)(注3)
工作状态指示灯		橙色LED（入光时亮灯）
污损度		3
耐 环 境 性	保护结造	IP64(IEC)
	使用环境温度	-25℃～+55℃(注意不可结露、结冰)、存储时：-30℃～+80℃
	使用环境湿度	5%RH～85%RH、存储时：5%RH～95%RH
	使用环境照明度	荧光灯光：受光面照明度1,000 ℓx以下
	耐电压	AC1,000V 1分钟　所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表
	耐振动	频率10Hz～2,000Hz　双振幅1.5mm　XYZ各方向2小时
	耐冲击	加速度15,000m/s2(约1,500G)　XYZ各方向3次
投光元件		红外线LED(投光波峰波长：855nm、非调制式)
材质		外壳：PBT、显示罩：聚碳酸酯
电缆		0.09mm2 4芯 附带橡胶绝缘电缆 PVC 1m	0.09mm2 4芯 附带橡胶绝缘电缆 PVC 3m
延长电缆		0.3mm2以上的电缆，全长可延长到100m（注3）
质量		本体重量：约10g、包装重量：约15g	本体重量：约30g、包装重量：约35g

(注1)：无指定时的测量条件为使用环境温度=+23℃。
(注2)：反应频率是指使下图中的圆盘旋转时的数值。

(注3)：延长电缆超过20m以上时，请确认传感器附属电缆一端的供应电压在4.5V以上。

 尺寸图

• 单位mm

PM-F45□
-----------------------------------------------------------------------------------------------------------

传感器

PM-K45□

-----------------------------------------------------------------------------------------------------------

传感器

PM-L45□

-----------------------------------------------------------------------------------------------------------

传感器

PM-R45□

-----------------------------------------------------------------------------------------------------------

传感器

PM-T45□

-----------------------------------------------------------------------------------------------------------

传感器

PM-Y45□

-----------------------------------------------------------------------------------------------------------

传感器
