类别：静电消除器
全国咨询服务热线:0755-8376 0390 (10线)
简单消除静电
可调节喷嘴角度、能进行接点布局
|
 |
 |
UL
、CE
、CSA
已取得。
CE : EMC指令
UL, CSA : NRTL认证(Certified by TÜV SÜD America Inc.)
 |
 |
旋松2个喷嘴的前端部，即可在约190°范围内进行角度调整。调整后可将喷嘴前端部旋紧固定。由此可见， ER-VW设置后的角度调整非常方便。
|

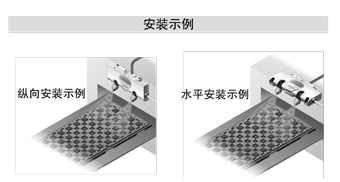

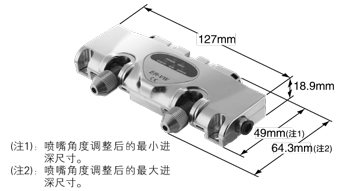

本体厚度仅18.9mm。而且，喷嘴角度可调整，因此可将它们安装在有空间限制的地方。例如，其它设备内或几个相邻产品沿线。 |
 |
|

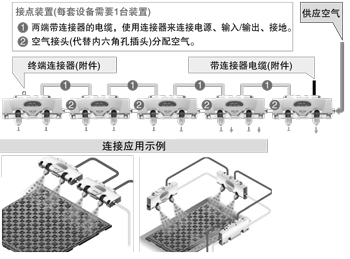

使用接点装置( 另售) 可最多连接5 台ER-VW。可使用快速接头来连接空气供应设备，使用两端带连接器的电缆来连接电源、输入/输出信号，因此可简单地进行连接。连接多台ER-VW可根据设备设计静电消除区域。 |
 |
|
ER-VW的最小消耗空气流量为15R/min.。因此，可减轻空气供应设备的负担，有效利用宝贵的清洁空气。 |
 |
|
当空气供应下降到一定压力以下时，本功能将使放电自动停止。当指示灯(AIR)亮起和放电输出(DSC)关闭时，将会提供有关报告。这能防止未进行空气供应情况下进行静电消除的误操作。。 |
 |
|
高频AC方式的采用使离子平衡状态极其稳定。离子平衡几乎不受已有供气压力及设定距离的影响，设定以后无需任何繁琐的调节。
|
与以往的低频方式和DC方式相比，高频AC方式能够有效产生正离子和负离子，同时在高离子浓度条件下创造了稳定的环境。这意味着无需考虑设定距离就可达到稳定的离子平衡及卓越的静电消除。 |
 |
|

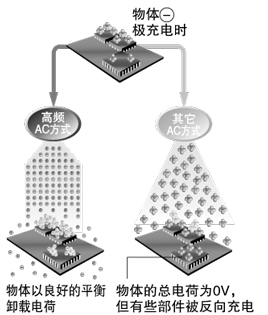

使用68,000Hz高频AC电晕放电，因此(+) 离子和(－)离子将以很快的间隔释放。由于不会出现其它型号发生的离子突然放电的现象，因此即使当静电消除绝缘体局部有静电时也不会进行反向充电，这样就不会对电子设备造成损坏。 |
 |
(代表示例)
|
|
|
|
|
|
|
|
每个静电消除器本体附带1根连接电缆(长0.5m)、1个终端连接器和1根用于连接接地端子(F.G.)的导线。
| 种类 | 形状 |
静电消除时间 (±1,000V→±100V) |
离子平衡 | 型号 |
|---|---|---|---|---|
| 焦点型 |
 |
1秒(注1) | ±10V以下(注1) | ER-VW (注2) |
| (注1)： | 使用电源电压为24V、距离送风口前部100mm、外加压力为0.25MPa时的代表示例。(从放置在相对湿度为65％RH以下空气中24小时以上的样例测得) |
|---|---|
| (注2)： | 还备有PNP输出型、硅放电针型和喷嘴的双螺母型。详情请咨询。 |
| 品名 | 型号 | 内容 | |
|---|---|---|---|
|
带连接器 电缆 (注1) |
ER-VWCC2 | 长度：2m、本体重量：约52g |
截面积为0.15mm2的8
芯单侧带连接器橡皮
电缆 电缆外径：φ4.2mm |
| ER-VWCC5 | 长度：5m、本体重量：约120g | ||
| ER-VWCC9 | 长度：9m、本体重量：约240g | ||
| AC适配器 | ER-VAPS1-W |
IN：100～240V AC、50/60Hz、40VA OUT：24V DC、750mA 转换电缆(长0.3m) ：1根 接线连接器用终端：8个 使用环境温度：0～+40℃ |
|
| 放电针组件 | ER-VWANT | 更换用带钨针组件：2枚/套 | |
| 接点装置 | ER-VWAR80 |
连接用电缆(长0.8m) 空气导管接头：各1个 |
|
| (注1)： |
静电消除器本体附带有1根连接电缆(长0.5m)。 如有需要，请订购。 |
|---|
|
|
|
|||||||||
| 种类 | 焦点型 | |
| 型号 | ER-VW | |
| 静电消除时间 | 1秒以下(注2) | |
| 离子平衡 | ±10V以下(注2) | |
| 臭氧产生量 | 0.05ppm以下(注3) | |
| 使用流体 | 空气(干燥的洁净空气)(注4) | |
| 供应空气流量 | 60l/min.(ANR)以下 | |
| 耐压范围 | 0.05〜0.5MPa | |
| 电源电压 | 24V DC±10% | |
| 消耗电流 | 120mA以下 | |
| 放电方式 | 高频AC方式 | |
| 放电输出电压 | 约2,000V | |
|
输出 [检查(CHECK) 故障(ERROR) 放电(DSC)(注5)] |
NPN开路集电极晶体管 ・最大流入电流：50mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：1V以下(流入电流为50mA时) |
|
| 输出动作 |
检查输出(CHECK)：放电针上有灰尘或磨损时ON，工作正常时OFF 故障输出(ERROR)：检测到非正常放电时OFF，工作正常时ON 放电输出(DSC)(注5)：放电时ON，放电停止时OFF |
|
| 短路保护 | 配备 | |
|
放电停止输入 (DSC OFF)(注5) |
短路至0V：放电停止，断开：允许放电(开始动作) | |
| 复位输入(RESET) | 检测到放电异常从而停止放电时，通过断开电源0V或短路的状态重启放电电路 | |
|

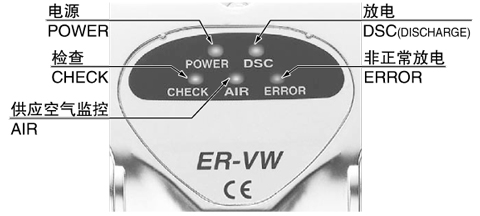

指 示 灯 |
电源(POWER) | 绿色LED(通电時点灯) |
| 放电(DSC)(注5) | 绿色LED(放电時点灯) | |
| 空气监控(AIR)(注6) | 橙色LED(无空气供应时亮起) | |
| 检查(CHECK) | 橙色LED(检测到放电针上有灰尘或磨损时亮起) | |
| 故障(ERROR) | 红色LED(检测到非正常放电时亮起) | |
| 使用环境温度 | 0〜+55℃(注意不可结露)、存储时：-10〜+65℃ | |
| 使用环境湿度 | 35〜65%RH(注意不可结露)、存储时：35〜65%RH | |
| I/O 连接器 | 电源/输入、输出：8针连接器，连接用：9针连接器 | |
| 可连接单元 | 最大可连接单元数：5台(包括本单元) | |
| 外壳接地方式 | C(电容器)接地 | |
| 材质 |
外壳：ABS(镀镍处理)、喷嘴安装部：不锈钢、 螺丝安装部：不锈钢、喷嘴：不锈钢、放电針：钨 |
|
| 重量 | 本体重量：约110g、包装重量：约180g | |
| 附件 |
带连接器电缆：1根(长0.5m)、终端连接器(9针) ：1个 用于连接接地端子(F.G.)的导线：1根 |
|
(注1)：无指定时的测量条件为使用环境温度＝+20℃。
(注2)：使用电源电压为24V、距离送风口前100mm、外加压力为0.25MPa时的代表示例。(从放置在相对湿度为65％RH以下空气中24小时以上的样例测得)
(注3)：使用电源电压为24V、距离送风口前部300mm、外加压力为0.25MPa时的代表示例。
(注4)：干燥的洁净空气是指经过空气干燥器(凝固点约为-20℃)和空气滤网(网眼大小约为0.01μm)产生的空气。
(注5)：“DSC”为“DISCHARGE”的缩写形式。
(注6)：灯亮起时放电停止。

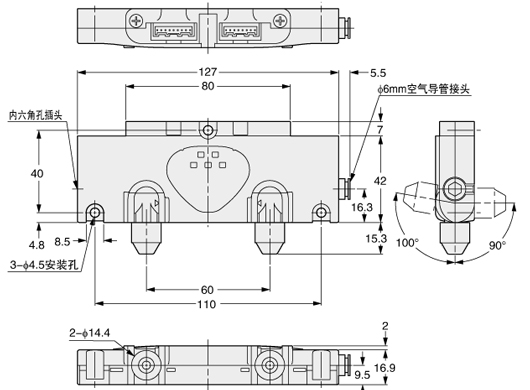

静电消除器本体
|

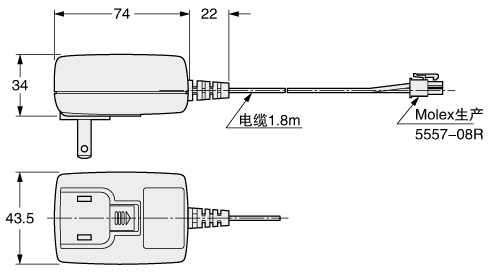

AC适配器本体(另售)
|
