  • 小型风扇型静电消除器 ER-Q

小型风扇型静电消除器 ER-Q

类别:静电消除器

简介: 特点:无需压缩空气的焦点型静电消除器,采用了本公司特有的高频AC方式,即时是低风量也能通过离子平衡来实现优良、高效的静电消除功能;轻松维护保养,ONE SHOT拆装,可减少更换和清洗时的工时;无需空气配管,轻松安装,可同传感器一样安装在小型作业台和装置内。

全国咨询服务热线:0755-8376 0390 (10线)

立即采购在线咨询

  • 基本信息
  • 用途
  • 单元一览
  • 规格
  • 尺寸图
  • 软件

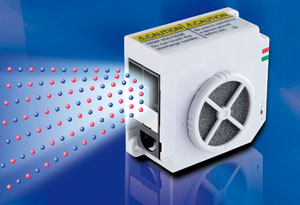

无需压缩空气的焦点型静电消除器




UL 、CE 、CSA 已取得。
CE : EMC指令
UL, CSA : NRTL认证(Certified by TÜV SÜD America Inc.)

 特点


无需压缩空气的焦点型静电消除器 『ECO & High Performance』

采用了本公司特有的高频AC方式,即时是低风量也能通过离子平衡来实现优良、高效的静电消除功能。
特别是在半导体后工程和电子部品的生产设备上的焦点除静电的应用最为适合。
不需要压缩空气的焦点型设计使得在静电消除方面提供了即时的解决方案。


●超小型
超小规格,可轻松组装到装置内(33×60×65mm)


●风量调整
配备根据用途变换风量的调节器


●安全设计
配备维护保养、风扇故障时的LED显示和故障输出功能

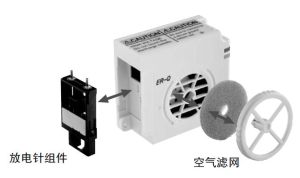

轻松维护保养

ONE SHOT拆装,可减少更换和清洗时的工时。



无需空气配管,轻松安装

可同传感器一样安装在小型作业台和装置内。

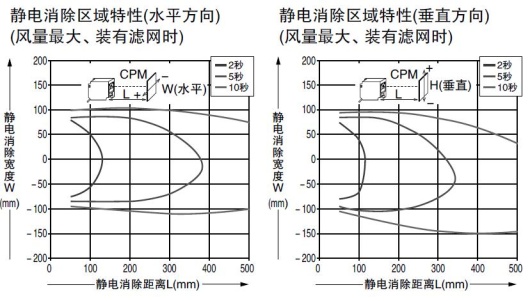

 静态特征


通过□150mmCPM(充电板监视器)测量。(在CPM中心位置)
(代表例)



 种类


静电消除器本体

种类 形状 静电消除时间
(±1,000V→±100V)
离子平衡 型号
小型风扇型
约1.5秒(注1) ±10V以下(注1) ER-Q

(注1):

距离送风口正面100mm、风量最大、未安装滤网时的代表示例。

 可选件


品名 型号 内容
安装支架 ER-QMS1 ER-Q的安装支架。
可调整风向。
带连接器电缆 ER-QCC2 长2m

· 截面积为0.13mm2的8芯单侧带连接器
橡皮电缆
· 电缆外径:φ3.7mm

ER-QCC5 长5m
AC适配器 ER-VAPS1 IN:100~240V AC、50/60Hz、40VA
OUT:24V DC、750mA
使用环境温度:0~+40℃
放电针组件 ER-QANT 带钨针组件(1个)
空气滤网 ER-QFX5 风扇吸气部用空气滤网(5个/套)


 规格

种类 小型风扇型
型号 ER-Q
静电消除时间 约1.5秒(注1)
离子平衡 ±10V以下(注1)
电源电压 24VDC ±10%
消耗电流 200mA以下
放电方式 高频AC方式
放电输出电压 ±约2kV
最大风速 6.4m/s(注1)
最大风量 0.2m3/min(注1)
主要功能 放电检查检测、放电故障检测、风扇故障检测、
检查输出、故障输出
指示灯 放电(DSC):绿色LED、警报(ALARM):红色LED
臭氧产生量 0.02ppm以下(注1)
使用环境温度 0〜+50℃(注意不可结露)/存储时-10〜+65℃
使用环境湿度 35〜65% RH(注意不可结露)/存储时35〜65% RH
耐振动 频率 10〜150Hz 双振幅 0.75mm X,Y和Z方向各2小时
接地方式 C(电容器)接地
材质 外壳:PBT、放电针:钨
重量 本体重量:约110g
附件 接线用连接器〔Molex(株)生产:外壳(5557-08P)、终端(5556T)〕:1套

(注1):距离送风口正面100mm、风量最大、未安装滤网时的代表示例。

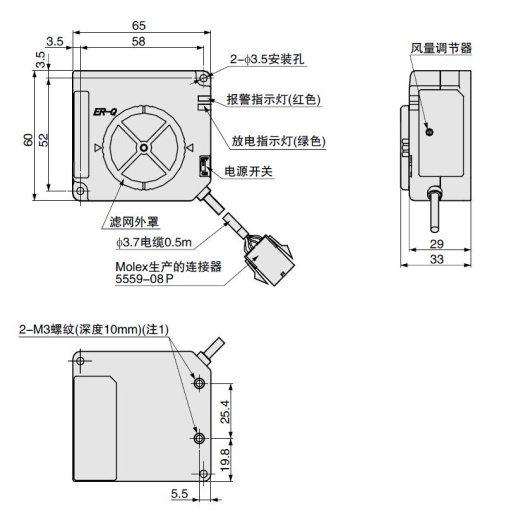

 尺寸图

  •   单位mm


ER-Q

小型风扇型


(注1): 本公司生产的专用于安装支架的螺纹孔。请勿用于除此之外的安装作业。
将本产品安装于机柜等处时,请使用2-φ3.5安装孔。
